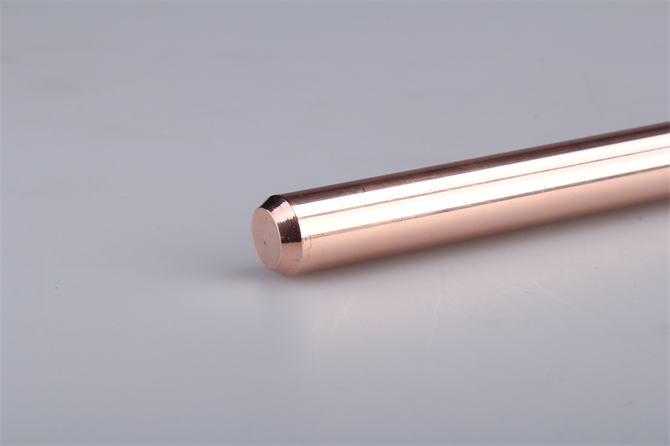

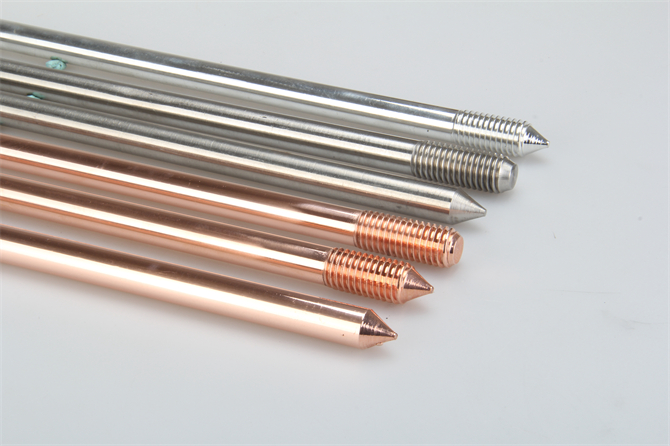

接地棒材质多样，常见的有镀铜钢、纯铜等。需根据实际需求和环境选择合适材质的接地棒，比如在有较强腐蚀性的土壤环境中，镀铜钢接地棒具有更好的抗腐蚀能力。焊接材料要与接地棒材质相匹配，一般采用铜焊条焊接铜质接地棒，确保焊接质量，准备好合适的焊接设备，如电焊机，要根据接地棒的粗细和焊接要求选择功率合适的电焊机，同时准备好防护用具，如焊接手套、面罩等，保障操作人员安全，接地棒焊接部位表面可能存在氧化层、油污、杂质等，这些会影响焊接的稳定性和质量。使用砂纸、钢丝刷等工具对焊接部位进行打磨，去除氧化层，使其露出金属光泽；对于油污，可使用清洁剂进行清洗，确保焊接表面干净、整洁。

  焊接电流大小至关重要。电流过小，焊缝熔深不足，会导致焊接不牢固；电流过大，会使接地棒过热，可能损坏接地棒，还会产生较大的变形。一般根据接地棒的直径来选择合适的焊接电流，较细的接地棒可选用较小的电流，如直径为 10mm 的接地棒，焊接电流可控制在 80 - 100A；较粗的接地棒则需较大电流，直径为 20mm 的接地棒，焊接电流可在 120 - 150A 之间，焊接电压也需合理调整，它与焊接电流相匹配，以保证电弧的稳定燃烧。通常，焊接电压在 20 - 30V 之间，具体数值要根据实际焊接情况进行微调。

  采用合适的焊接接头形式，常见的有对接接头、搭接接头等。对接接头适用于要求较高的接地系统，能保证电流的顺畅传导；搭接接头操作相对简单，在一些对连接要求不是特别高的场合较为常用，要保持电弧的稳定，控制好焊接速度。过快的焊接速度会使焊缝熔合不良，过慢则会导致焊缝过宽、变形增大。一般焊接速度控制在 10 - 20cm/min 为宜。同时，要注意焊条的角度和摆动方式，使焊缝均匀、美观，增强连接的稳定性。

  焊接完成后，要对焊缝进行外观检查，查看焊缝是否有裂纹、气孔、夹渣等缺陷。如有缺陷，需及时进行修补。还可采用无损检测方法，如超声波检测、磁粉检测等，检测焊缝内部是否存在质量问题，确保焊接质量符合要求，焊接部位的防腐处理能延长接地棒的使用寿命，增强连接的稳定性。可在焊缝表面涂刷防腐漆，如环氧富锌漆，它具有良好的防腐性能；也可采用热镀锌等工艺，在焊接部位形成一层锌保护层，防止接地棒被腐蚀。
