铜包钢接地棒

产品分类：按材质分类

品名：铜包钢接地棒/铜镀钢接地棒/镀铜接地棒
芯材：Q235低碳钢
镀层材质：电解铜
镀层厚度：0.254 0.33 0.5mm
接地棒直径：12.7~30mm 可按客户要求定制
接地棒长度：1~3m 可按客户要求定制任意尺寸

订购热线：0575-86336030

产品详情

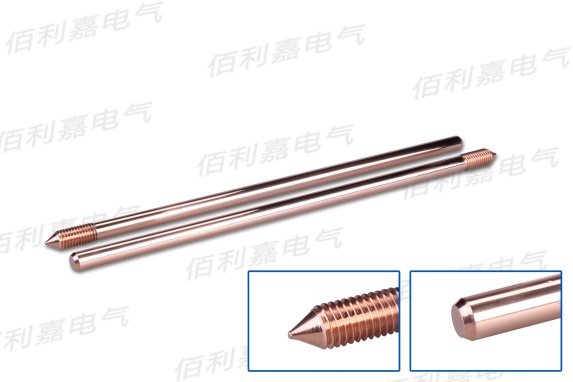

尖头螺纹铜包钢接地棒

铜包钢接地棒


　　一、铜镀钢接地棒介绍

　　佰利嘉垂直接地棒是在低碳钢芯上覆盖纯度为99.95%的电解铜制成的，镀铜层和钢之间以分子形式紧密结合，具有较强的抗腐蚀性能。低碳钢芯经过冷拔工艺加工成既定的直径，钢芯所使用的材料又具有高达580N/mm²的抗拉强度，因而它可以借助冲击锤安装到相当的深度。佰利嘉镀铜接地棒的镀铜层各点厚度均能达到0.254mm以上，确保接地棒在地下达到30年以上的工作寿命。

　　接地棒棒端螺纹是在镀铜工序后滚轧而成的，钢和铜层一起滚轧在螺纹中，使得螺纹处钢和铜的结合异常牢固。接地棒连接使用螺纹连接管满足EN50164-2的要求“雷电防护元件（LPC），对导体和接地极的要求。

　　二、铜镀钢接地棒的特点

　　1、顶尖的制造工艺：采用最新电镀铜技术生产，弯曲180°也不会出现脱层、开裂等现象。

　　2、成本低，应用广：相比传统纯铜接地棒，成本降低2/3。特殊的多段式连接方式，可深入地下35米，满足特殊环境施工要求。适用于任何工程，应用面广。

　　3、防腐特性强：表面铜层厚（大于0.254mm），耐腐蚀性强，适用于不同PH值、电阻率、湿度、温度的土壤环境，使用寿命超过30年以上。

　　4、附着力强：铜层与钢棒完美分子结合，以车床切削试验铜层与铜棒无剥落、脱离现象，表面以25倍放大镜检测没有破洞。

　　5、施工简易：运输方便，专用的连接套管或热熔焊接方式连接，快捷简单，接头牢固，稳定性好。

　　6、降阻效果明显：表面紫铜材料，导电性强，降阻效果明显优于普通金属材料。

铜包钢接地棒试验

　　1、附着试验：以车床切削，由铜镀钢表面往内部切削，使其小于原有直径1mm，车削到足以暴露铜层与钢棒，外包铜不得有剥离现象。

　　2、弯曲试验：取样品长度为铜镀钢接地棒直径的40倍，以老虎钳夹紧使其弯曲30°，铜层无剥落或皱纹。

　　3、拉力试验：铜镀钢接地棒的抗拉强度不得低于580N/mm²。

　　4、测厚试验：经精密专用测厚仪检测，接地棒铜层每点均大于等于0.254mm。

铜包钢接地棒参数

材质	铜包钢
铜层厚度	≥0.254mm
铜含量	99.95%
抗拉强度	≥580N/mm²
机加工平直度误差	≤1mm/m
使用年限	≥30年
直径	8mm---50mm
导电率	≥20%
认证	ISO9001-2008 CE SGS

螺纹铜包钢接地棒附件

附件	材质
连接器	黄铜
钻头	钢
驱动头	钢
防雷线夹	黄铜

各样式铜包钢接地棒

铜包钢接地棒配套产品

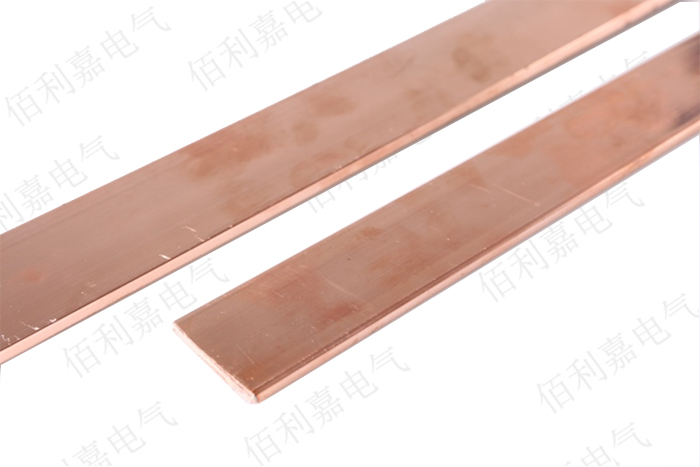

铜包钢扁钢

铜包钢扁钢

铜包钢绞线

铜包钢绞线

铜包钢接地棒规格尺寸表

螺纹铜包钢接地棒规格尺寸

产品规格	直径mm	螺纹类型inch	铜层厚度mm	长度mm	重量kg
CCSEP20-φ12.7x1200	12.7	9/16	0.254	1200	1.18
CCSEP20-φ12.7x1500	12.7	9/16	0.254	1500	1.55
CCSEP20-φ12.7x1800	12.7	9/16	0.254	1800	1.76
CCSEP20-φ14.2x1200	14.2	5/8	0.254	1200	1.52
CCSEP20-φ14.2x1500	14.2	5/8	0.254	1500	1.87
CCSEP20-φ14.2x1800	14.2	5/8	0.254	1800	2.29
CCSEP20-φ16x1200	16	M18	0.254	1200	1.89
CCSEP20-φ16x1500	16	M18	0.254	1500	2.37
CCSEP20-φ16x1800	16	M18	0.254	1800	2.84
CCSEP20-φ17.2x1200	17.2	3/4	0.254	1200	2.20
CCSEP20-φ17.2x1500	17.2	3/4	0.254	1500	2.79
CCSEP20-φ17.2x1800	17.2	3/4	0.254	1800	3.28
CCSEP20-φ18x1200	18	M20	0.254	1200	2.40
CCSEP20-φ18x1500	18	M20	0.254	1500	3.00
CCSEP20-φ20x1200	20	M22	0.254	1200	2.96
CCSEP20-φ20x1500	20	M22	0.254	1500	3.70

螺纹连接器规格尺寸（常规）

产品规格	接地棒直径mm	螺纹类型inch	材料	重量kg
8067101	12.7	9/16	黄铜
8067103	14.2	5/8	黄铜	0.100
8067105	16	M18	黄铜	0.111
8067107	17.2	3/4	黄铜	0.145
8067109	18	M20	黄铜	0.147
8067111	20	M22	黄铜	0.150

用途：连接器采用高强度铜合金制成，可以保护接地棒螺纹在打入地下时不损坏和减缓腐蚀。用于棒与棒、棒与驱动头连接，可以根据需要任意增加棒的长度。有螺纹和非螺纹连接两种。

驱动头规格尺寸（常规）

产品规格	接地棒直径（mm）	螺纹类型（inch）	材料	重量（kg）
8067201	12.7	9/16	钢	0.071
8067203	14.2	5/8	钢	0.080
8067205	16	M18	钢	0.130
8067207	17.2	3/4	钢	0.121
8067209	18	M20	钢	0.127
8067211	20	M22	钢	0.219

用途：供棒打深时打击使用。佰利嘉驱动头采用高强度合金钢制成，一个驱动头可以多次循环利用。

硬化钢尖端钻头尺寸（常规）

产品规格	接地棒直径（mm）	螺纹类型（inch）	材料	重量（kg）
8067301	12.7	9/16	钢	0.050
8067303	14.2	5/8	钢	0.059
8067305	16	M18	钢	0.065
8067307	17.2	3/4	钢	0.068
8067309	18	M20	钢	0.075
8067311	20	M22	钢	0.099

用途：供棒底钻深使用。佰利嘉钻头采用高强度合金制成，内螺纹和棒的螺纹紧密结合，可以有效的保护棒体在打深时受到损害。

防雷接地线夹（A型夹）尺寸（常规）

产品规格	圆棒规格mm	导体范围mm	材料	重量kg
8067501	12.7	25×3	黄铜	0.15
8067503	16	25×4	黄铜	0.15
8067505	20	25×5	黄铜	0.15
8067507	16	30×3	黄铜	0.16
8067509	16	30×4	黄铜	0.16
8067511	16	30×5	黄铜	0.24
8067513	20	40×3	黄铜	0.30
8067515	20	40×4	黄铜	0.30
8067517	12.7	40×5	黄铜	0.23
8067519	20	50×3	黄铜	0.23
8067521	20	50×4	黄铜	0.23
8067523	25	60×4	黄铜	0.23

用途：适用于接地棒与扁带的连接使用。佰利嘉防雷接地线夹采用高强度铜合金制成。

防雷接地线夹（G型夹）尺寸（常规）

产品规格	圆棒规格mm	导体范围mm2	材料	重量kg
8067601	9.5	6~35	黄铜	0.03
8067603	12.7	16~50	黄铜	0.04
8067605	14.2	16~70	黄铜	0.05
8067607	16	16~50	黄铜	0.06
8067609	18	16~35	黄铜	0.06
8067611	20	35~95	黄铜	0.06
8067613	25	70~120	黄铜	0.14

用途：适用于接地棒与电缆的连接使用。佰利嘉防雷接地线夹采用高强度铜合金制成。

佰利嘉单根标准型铜包钢接地棒

产品货号	铜层厚度mm	直径mm	长度mm	重量kg
CCSEP20-φ14.2x1500	0.254	14.2	1500	1.87
CCSEP20-φ14.2x1800	0.254	14.2	1800	2.24
CCSEP20-φ14.2x2500	0.254	14.2	2500	3.10
CCSEP20-φ14.2x3000	0.254	14.2	3000	3.73
CCSEP20-φ16 x1500	0.254	16	1500	2.37
CCSEP20-φ16x1800	0.254	16	1800	2.84
CCSEP20-φ16 x2500	0.254	16	2500	3.94
CCSEP20-φ16 x3000	0.254	16	3000	4.73
CCSEP20-φ17.2x1500	0.254	17.2	1500	2.73
CCSEP20-φ17.2x1800	0.254	17.2	1800	3.28
CCSEP20-φ17.2x2500	0.254	17.2	2500	4.56
CCSEP20-φ17.2x3000	0.254	17.2	3000	5.47
CCSEP20-φ18x1500	0.254	18	1500	3.00
CCSEP20-φ18 x2500	0.254	18	2500	4.99
CCSEP20-φ18 x3000	0.254	18	3000	5.99
CCSEP20-φ20x1500	0.254	20	1500	3.70
CCSEP20-φ20 x2500	0.254	20	2500	6.16
CCSEP20-φ20 x3000	0.254	20	3000	7.39
CCSEP20-φ25x1500	0.254	25	1500	5.78
CCSEP20-φ25x2500	0.254	25	2500	9.63
CCSEP20-φ25 x3000	0.254	25	3000	11.55

⊙以上为常规型号，其它可制成铜层厚度0.33mm、0.55mm、1.00mm。如需其它规格与镀层厚度，可订制，请联系佰利嘉销售商或工厂总部来了解更多关于我们的产品和服务信息。24小时服务热线：15606759088 0575-86263178 联系人：俞经理

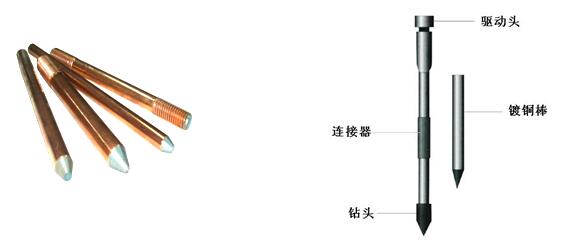

铜包钢接地棒安装结构图
