变电站二次接地的做法：

一般来说二次接地都是使用纯铜材料制作的，一般规定，应使用截面不小于100mm2的纯铜材质来做。因此大量的二次接地工程设计的都是25*4、30*4、40*4这样的铜排，其中以25*4最为常见，大部分铜排为立放，也有部分是平放的。

由室内均压带连接至各种控制屏，照明箱，控制箱等各种端子箱材质往往选用黄绿双色BVR电缆，通过接地端子(就是我们平常所说的铜鼻子)连接至终端。

接地电缆截面要求：35kV及110kV变电站往往敷设不小于50mm2，220kV及以上等级变电站往往要求不小于100mm2，由于中国标准电缆没有这个截面，往往选用95mm2或120mm2。

在变电站接地中，电缆沟里均压铜排、控制室内的环室内均压带、 电缆夹层等都属于二次接地范围。一般来说，室外(电缆沟里均压带)引入室内要经电缆竖井引入室内，或专门在墙体上打孔，通过埋设穿线管道，并填充绝缘材料，例如细砂，引入室内。GIS型变电站往往将接地引上线埋设于墙体内，由柱筋接端子板引入或直接引入。

关于二次接地铜排、电缆的焊接方法—佰利嘉电气 BalicWELD焊接:

二次接地铜排彼此之间的连接，铜排与铜缆的连接也应按照一次接地焊接考虑，从载流能力，焊接强度，施工速度及安全性等几点考虑，BalicWELD都是最佳的连接方式，也是目前最为广泛的焊接应用方法之一。

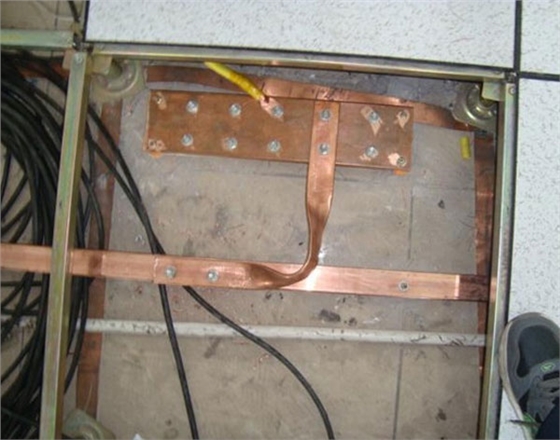

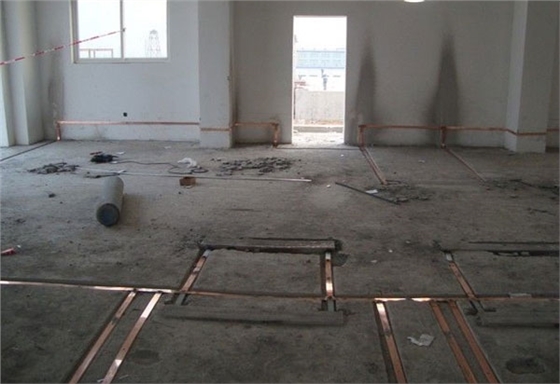

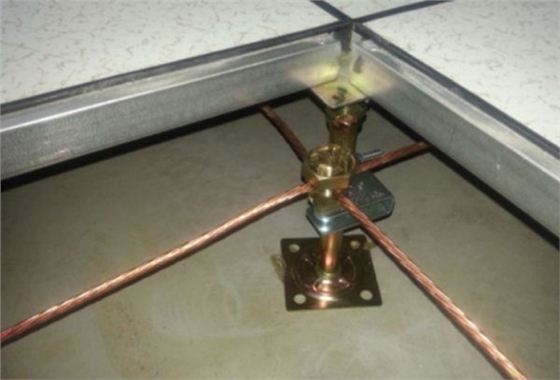

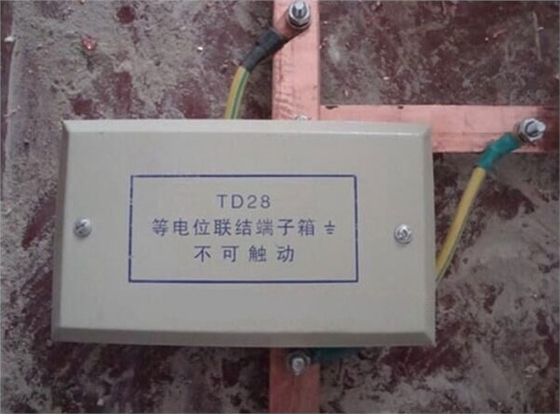

工程案例图
