接地体→接地干线→支架→引下线明敷→避雷针→避雷网避雷带或均压环

(一)接地体的安装

1.接地体安装有关规定

(1)接地体顶面埋设深度应符合设计要求。当无要求时，不应小于0.6m。角钢及钢管接地体应垂直配置。除接地体外,接地体引出线的垂直部分和接地装置焊接部位应防腐处理;在作防腐处理前,表面必须除锈并去掉焊接处残留的焊药。

(2)垂直接地体的间距不应小于其长度的3~5倍。水平接地体的间距应符合设计规定。当无设计规定时不宜小于5m。

(3)除环形接地体外,接地体埋设位盖应在距建筑物3m以外。距建筑物出入日或人行道也应大于3m,如小于3m时，应采用均压带做法或在接地装置上面敷设50一90mm厚度的沥青层，其宽度应超过接地装置2m。

(4)接地体敷设完毕，基坑回填土内不应夹有石块和建筑垃圾等。

(5)外取的土壤不得有较强的腐蚀性;在回填土时应分层夯实。

(6)接地装置由多个分接地装置部分组成时,应按设计要求设置便于分开的断接卡。自然接地体与人工接地体连接处应有便于分开的断接卡，断接卡应有保护措施。.

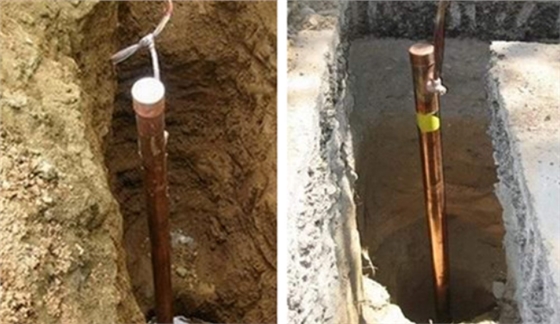

2.人工接地体安装

(1)接地体加工:根据设计要求的数里、材料、规格进行加工。材料一般采用钢管和角钢切割,长度不应小于2. 5mo如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时,可切成斜面形，为了避兔打入时受力不均使管子歪斜,也可以加工成扁尖形;遇土质很硬时,可将尖端加工成圆锥形。如选用角钢时，应采用不小于40mmX 40mmX 4mm的角钢,切割长度不应小于2. 5m,角钢的一- 端应加工成尖头形状。

(2)沟槽开挖:根据设计图要求，对接地体(网)的线路进行测里弹线，在此线路上挖掘深为0.8~1m,宽为0.5m的沟槽,沟顶部稍宽,底部斩窄，沟底如有石子应清除。
