接地线的一端与大地相连接，另一端可以与设备外壳连接，可以与通讯线的屏蔽层连接，可以与变压器铁芯连接等等。接地线有两大类，一种像电线一样的家用接地线，另一种为工程设施用的裸铜接地线，这种是埋在地下的。今日说一下设备用接地线。

1、设备外壳接地

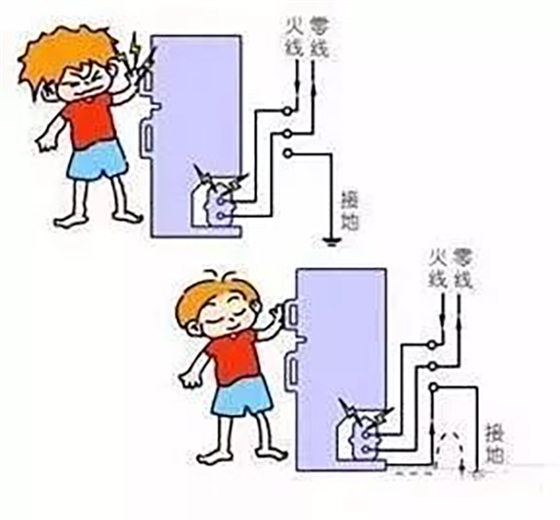

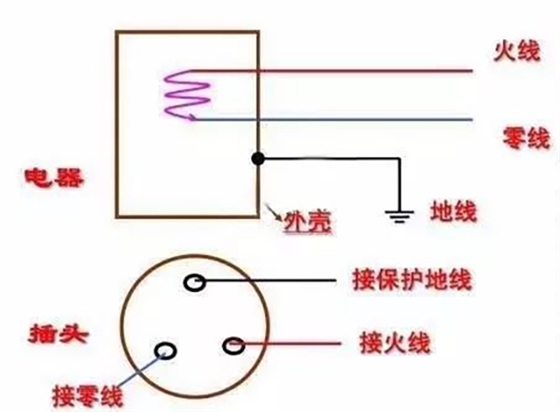

是为了防止设备电源对外壳漏电，人体触及会造成触电事故。当设备外壳有效接地后，即使电源对外壳漏电也会被地线将电流导入大地中，而人体的电阻远远大于地线的电阻，所以人就不会触电了，况且还有漏电断路器的保护。这里说的外壳其实包含了设备中所有易于触及的裸露导电部件，比如断路器安装导轨，金属的门锁和门把手，所有的门，所有的安装板都要有效的接地。

但并不是所有的设备外壳都要接地，比如完全绝缘的电缆分支箱就不需要接地，完全绝缘的配电箱也不需要接地。这些设备在正面都会标有一个“回”字。它们的外壳是完全绝缘的，即使电源线直接搭在外壳上，人触及外壳后也不会触电。

2、通讯线屏蔽层接地

这种接地方式也比较常见。比如，plc通讯线，伺服电机通讯线，信号采集线等。一般通讯线的电压比较低，电磁干扰会对传输效果造成极大的影响。通讯线的屏蔽层可以阻挡电磁干扰，屏蔽层接地后可以将其感应的电压导入大地。以保证通讯正常。同时也可以防止通讯线内的信号影响到外界其它的设备。

3、变压器铁芯接地

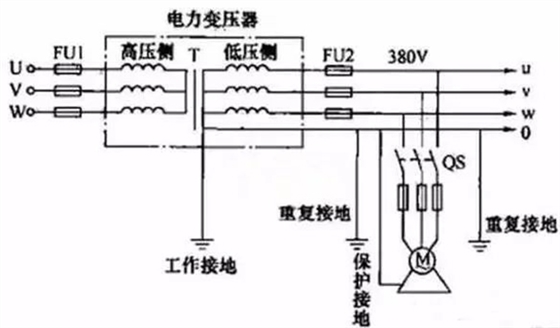

电力变压器的铁芯在运行时会和大地有很大的悬浮电压，是有可能造成放电的。所以要接地运行。但只能一点接地哦。接多了也不可以，会造成环流。
