地铁专用防迷流铜接地端子

埋入式杂散电流引出端子的结构：

佰利嘉电气埋入式杂散电流引出端子由铜端子和圆钢采用放热焊的焊接工艺焊接而成。

该端子是一个铜材与钢材的焊接体，上端部分为铜材，其长度大于50mm。铜端子下部焊接的圆钢或其他材料长度一般情况下不小于500mm，若特殊地段轨道结构不能满足不小于500mm要求，可根据实际情况调整，但不能小于300mm。

佰利嘉电气地铁专用防迷流接地端子铜含量不低于98%,铜端子为锻压工艺制造,与φ16圆钢之间的连接处接触电阻值要求小于30微欧,铜端子与下部材料焊接结合处面积不小于800mm2。

为防止土建施工时其它杂质覆盖铜端子表面，或进入螺栓孔洞而影响其导电及连接，铜端子表面及螺栓孔洞具有尼龙或塑料螺栓保护措施。为确保接触电阻值符合技术要求，佰利嘉电气出厂时对焊接处的电阻值进行抽检。

两种杂散电流引出端子的区别：

埋入式铜接地端子与现有杂散电流引出端子最大的区别是防盗窃，现有传统引出端子是在土建施工过程中，按要求将一定长度的铜条与纵向钢筋焊接后进行预埋，土建施工完成后，各引出端子都露在地面上，为盗窃铜端子提供了便利。

新型佰利嘉电气杂散电流引出端子也是在施工阶段进行预埋，只是并不露出地面，而是与地面等高，其本身是一个整体构件，上部已预留了接口的内螺纹，施工时用非金属材料对内螺纹进行必要的保护，在杂散电流端子连接时，用螺栓将电缆端头进行固定即可。

新型佰利嘉电气杂散电流引出端子降低成本：

埋入式杂散电流引出铜端子和现有传统铜端子的结构上分析，埋入式铜端子只是部分采用了铜材，节省了铜材的使用，降低成本。

埋入式铜端子是采用放热焊的焊接工艺的整体构件，焊接工艺和焊接质量可控性好，在施工现场只需进行钢材与钢材的焊接，焊接工艺简单，焊接质量更容易保证。

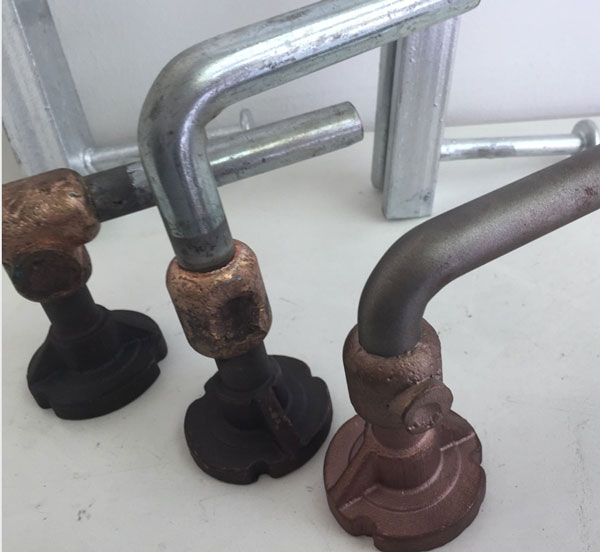

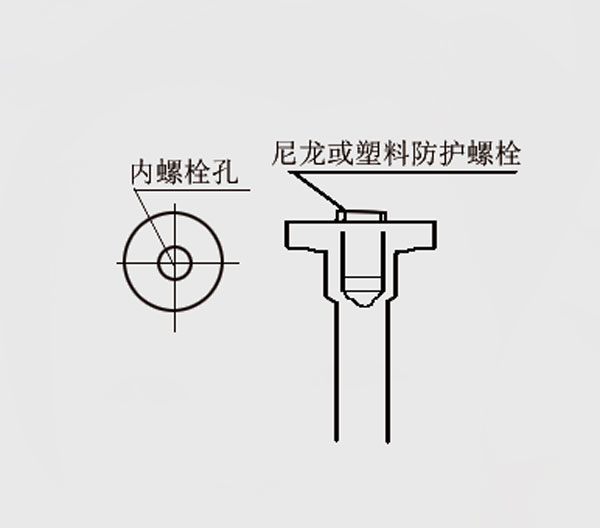

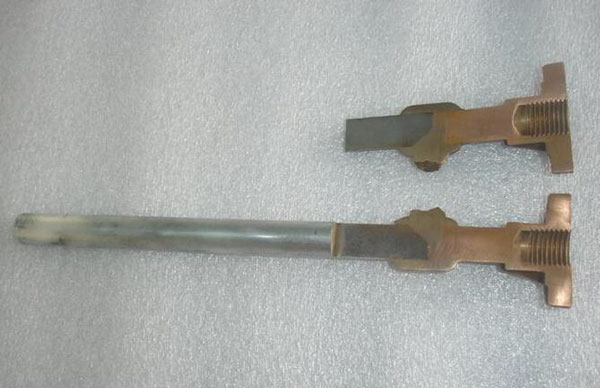

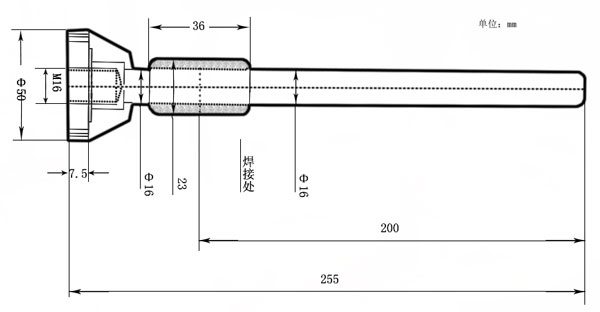

地铁专用防迷流杂散铜接地端子示意简图：
