放热焊接的焊点质量标准

放热焊接完成后焊点的质量等级分为合格、可接受和不可接受三种类型。

1.合格焊接:表面光滑光亮，无气孔。

2.可接受焊接:略有缺陷，但不影响导电性。

3.不可接受焊接:待焊接的导体没有完全包裹在连接器中，连接器表面出现大量气孔并延伸到连接器的中心。

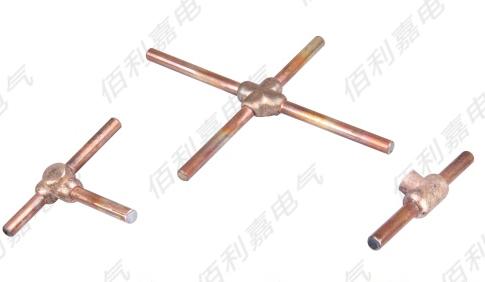

放热焊接

检查放热焊接项目，包括连接器的形状、颜色、表面光滑度和气孔。

1.形状:待焊接的导体必须完全包裹在连接器中。连接器的凹面不应低于待焊导体，凸面不应过高高于待焊导体。如果凹面过低，说明铜液泄漏过多，焊料不足，待焊导体固定不正确，焊接时待焊导体移动；如果凸面过高，说明焊料使用过多，表面体积增大。

2.颜色:正常情况下连接器是青铜色的，偶尔顶部可能会有少量的银色。

3.表面:连接器表面应光滑，无过多熔渣。如果熔渣清除后，焊接导体暴露在外，则连接器不可接受。

4.气孔:连接器中不应有贯穿的气孔。过多的气孔是由待焊接导体表面或放热焊接模具中的灰尘、湿气或湿气造成的。连接器表面有几个气孔。用小直径金属丝检查气孔的深度。如果深度没有到达连接器的中心，连接器是可以接受的；如果深度延伸到连接器的中心，则连接器不可接受。此外，切割检查部分不得有气孔或瑕疵。

5.强度:强度应等于或高于非焊接件的强度，即在拉伸试验中，焊接件不应先断裂。
