接地极线路铺设情况介绍

文章出处:责任编辑:佰利嘉查看手机网址
扫一扫!接地极线路铺设情况介绍扫一扫!
人气:-发表时间:2019-02-19 11:53【

接地极线路主指接地极在安装铺设时候的搭建线路的布置,下面为您详细介绍接地极线路的连接方式、安装情况、铺设要求。

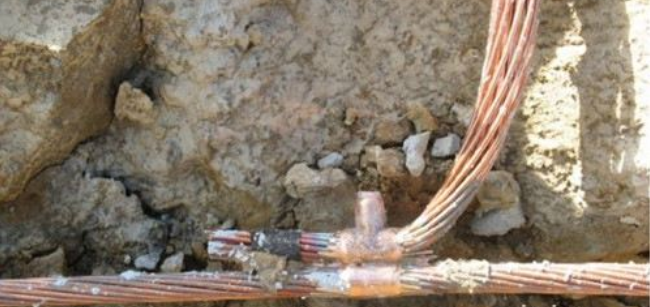

接地极铺设安装|佰利嘉电气

接地极线路,是连接换流站直流中性母线与接地极的绝缘线路。直流输电接地极在换流站直流电压中性点与接地极之间的线路,通称接地极线路。接地极线路可采用架空线路,也可采用电缆线路。由于接地极线路一般长约十至数十公里,所以多数工程采用架空线路。

在直流系统以大地回流方式运行时,流过接地极线路上的电流等于极线路上的电流。因此地极线路导线总截面应与极导线截面一样,但对于双极直流系统,考虑到以大地回流方式运行时间较短,因而一般按热稳定要求选择接地极线路导线截面。接地极线路杆塔可根据机械负荷选择水泥杆或木杆、铁塔,导线分两组对称地布置在杆塔两侧。由于接地极线路导线总截面较大,因而对于平地或小丘陵地形,当机械负荷允许时,线路杆塔可用水泥杆或木杆;在山区,当杆塔机械负荷较大时宜选用铁塔。当采用铁塔时,在接地极附近一定范围内,必须使铁塔基座与地绝缘,防止塔脚电腐蚀。

接地极线路上电压主要是电流产生的压降,因而靠近换流站端最高,靠近接地极最低,最高电压一般也只有数千伏。按绝缘要求,可用一片绝缘子,但考虑到可能出现零值绝缘子,一般采用两片以上直流绝缘子。由于接地极线路绝缘强度很低,因而很容易遭受雷击,并且雷击后续流难以熄灭,容易造成绝缘子烧坏而发生掉线。因此在绝缘子两端应加装招弧角,以保护绝缘子。

接地极产品图|佰利嘉电气

绍兴市佰利嘉电气专业接地极等防雷接地材料生产厂家,借鉴外国先进的生产科技和管理经验,打造更优质的防雷接地产品。多年来,产品远销国内外众多国家,成为我国接地极产品规格较全、工艺较先进的生产厂家之一。了解更多接地极线路信息和获取报价可以在线咨询佰利嘉客服。
