接地线符号有哪些？都是什么意思？

接地线是建筑施工常见的防雷接地施工材料之一，不管是家用还是大型建筑工地，接地线都起着至关重要的作用。那接地线上的符号以及电气接地箭头你知道都有哪些吗？都是什么意思呢？今天佰利嘉电气就为您解答。

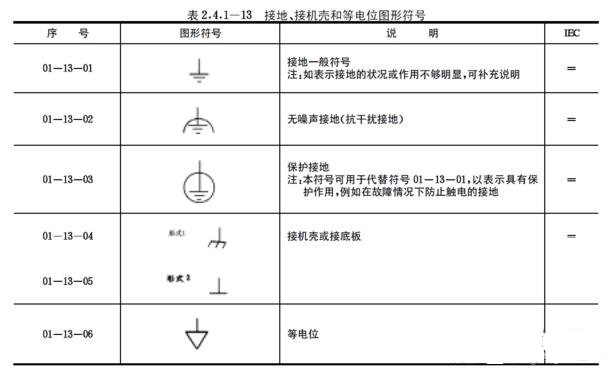

标准制图符号请参见下图： 　　

那接地字母和符号表示的意思都是什么？

　　PE、PGND、FG：保护地或机壳;

　　BGND或DC-RETURN：直流-48V（+24V）电源（电池）回流;

　　GND：工作地;

　　DGND：数字地;

　　AGND：模拟地;

　　LGND：防雷保护地。

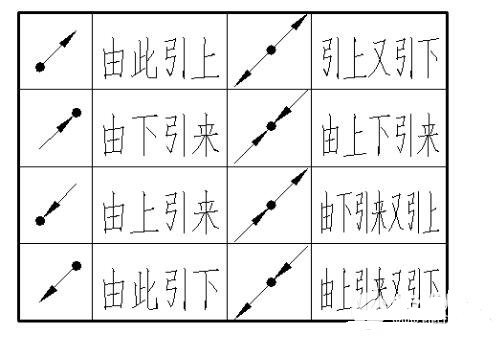

防雷接地电气施工时箭头符号图例详解
