铜包钢接地材料的分类和作用

文章出处:责任编辑:查看手机网址
扫一扫!铜包钢接地材料的分类和作用扫一扫!
人气:-发表时间:2018-04-17 16:14【

铜包钢属于新型复合材料,主要应用于通讯与接地,例如电话线往往采用铜包钢材料制作。铜包钢材料内部是钢芯,外部是铜,兼有纯铜接地材料良好的导电性(集肤效应),耐腐蚀性和钢材料的硬度,拉力与韧性,同时具有成本比纯铜接地材料低廉等优势。

铜包钢接地材料按照形式上主要分为铜包钢接地棒、铜包钢接地绞线、铜包钢接地圆线和铜包扁钢等四种,那么什么时候该用什么样的接地材料呢?这些材料有什么区别呢?各自的优缺点是什么?

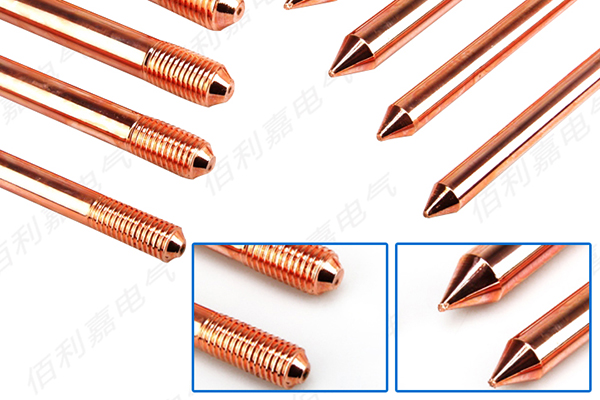

1.铜包钢接地棒

铜包钢接地棒

主要应用于垂直接地极,低碳钢芯具有足够的强度,能够保证安装到足够的接地深度,不易弯曲断裂。同时由于集肤效应的存在,和纯铜接地材料在导电性能几乎无区别。可以说铜包钢接地棒是硬度最高的接地材料。

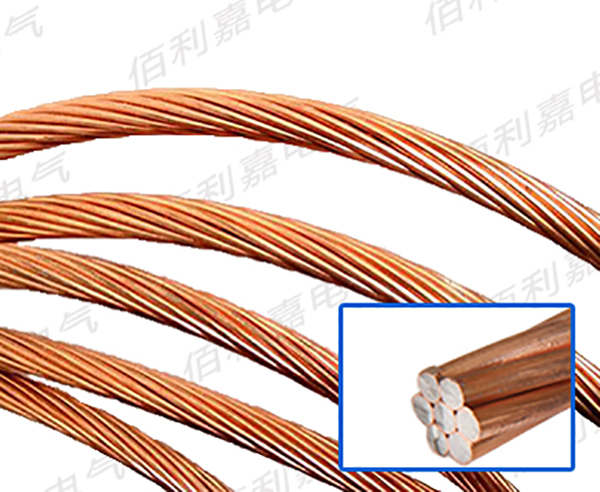

2.铜包钢接地绞线

铜包钢接地绞线

按照国标,采用多股铜包钢丝搅合而成。

优点是较为柔软(相对铜包扁钢、铜包钢接地圆线),可以制成很长的长度(一般包装为100米/卷,相比铜包扁钢和铜包钢接地圆线6米/根的长度长很多,接点较少)。

缺点一:铜层厚度较薄,例如95mm2铜包钢接地绞线30%导电率铜层厚度只有0.11mm,相比铜包钢接地圆线0.254mm的铜层厚度薄很多,这是因为铜包钢接地绞线相对表面积较多,铜在整体上的比例比铜包钢接地圆线高很多,且加工工艺复杂,这些都是造成铜层厚度较薄的原因。

缺点二:易腐蚀,绞线形状内部空隙较多,易存有电解质,水和空气,且单丝直径较小(3.7mm至1.7mm),整体表面积较多,这些都是造成易腐蚀的原因。

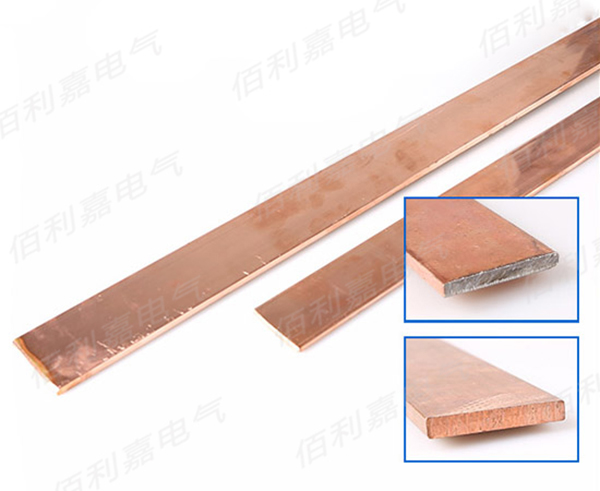

3.铜包扁钢

铜包扁钢

目前应用最少的铜包钢接地材料,接地材料长度上比铜包钢接地绞线要短,铜包扁钢加工工艺较为复杂,成本(和售价成正比)比接地绞线和接地圆线高很多。

优点是因为形状原因,均压效果较好。

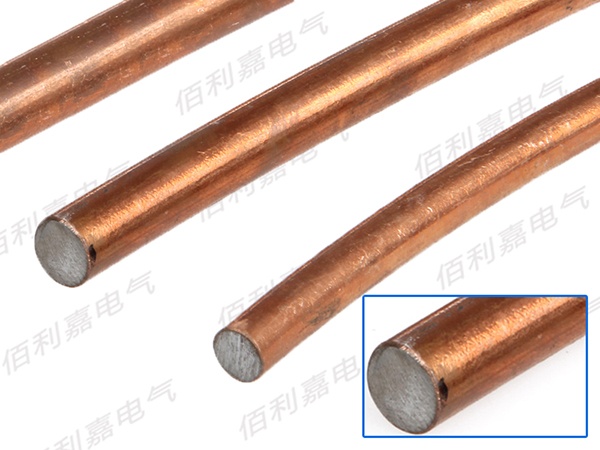

4.铜包钢接地圆线

铜包钢接地圆线

是单股,直径较大的铜包钢,分为直线型(6米/根)和盘型(软态,100米/盘)两种,盘式接地圆线硬度相对铜包钢接地绞线硬一些,建议采用钢筋调直机调直,用于地面以上应用(例如接地引下线和避雷带)建议采用直线型。

优点是铜层厚度较接地绞线厚很多,寿命更长,导电性更好,是水平接地极的最佳材料。

缺点是盘式硬度较高,直线型接点较多。
