移动通讯基站&微波站接地

文章出处:责任编辑:查看手机网址
扫一扫!移动通讯基站&微波站接地扫一扫!
人气:-发表时间:2020-07-15 11:45【

基站施工难点:

基站所在地往往土质较差,多为碎石土壤、风化岩或花岗岩石,特别是位于山区的基站,表土仅十几至几十厘米厚,并且大地土壤电阻率较高,要使基站的地网接地电阻做的很小并满足要求,是极为困难的。因此,合理设计各类移动通信基站的接地系统,是当前接地工程中的重要课题,微波站和移动通讯基站情况类似。

1. 移动基站和微波站能够直接施工的面积不大,且往往不规整,很多施工地点在山顶,半山腰,施工往往不是一个平面,跨度较大;

2. 移动基站和微波站往往建设在较高位置,例如山顶、楼顶,特别是位于山区的移动基站和微波站,土壤电阻率较高,难以降阻,因此必须使用更好的降阻材料,例如佰利嘉电解离子接地极和膨润土型物理降阻剂;

3. 位于山区的接地网,因为埋设于山石中(土壤很少),因此雨水侵蚀,冲刷较平原地区更为严重,会加速材料的敷设,因此应使用长寿命的接地材料和连接技术,更不可敷设盐水等短暂的降阻措施;

4. 运输困难,接地网建设困难,维护困难,人工成本高,因此基站接地材料应考虑使用寿命,常规钢铁材料虽然原料成本低,但使用寿命短暂,佰利嘉电气建议使用铜覆钢或者纯铜接地产品;

移动基站和微波站接地网典型做法:

移动基站系统

说明:进出建筑物的信号线缆,宜选用金属屏蔽层的电缆,埋地敷设,且线缆屏蔽层两端接地。

基站系统

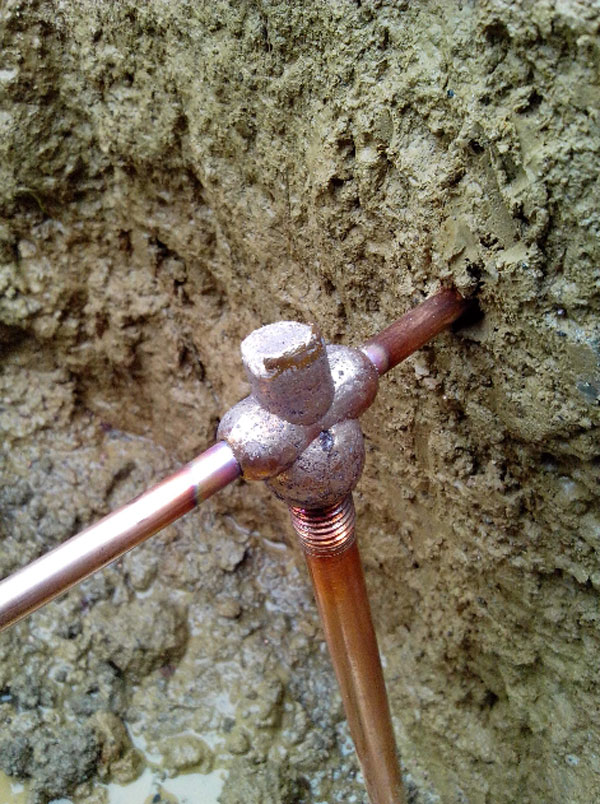

接地装置

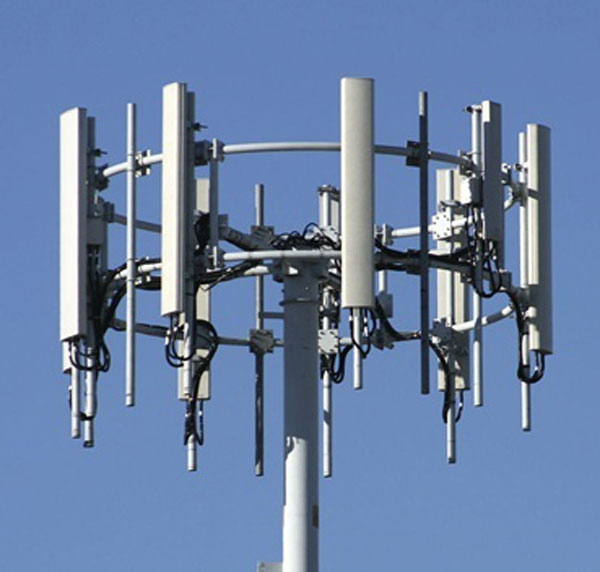

移动基站

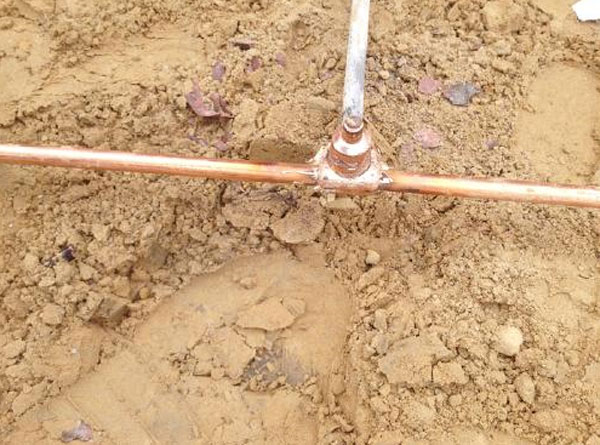

移动基站接地装置

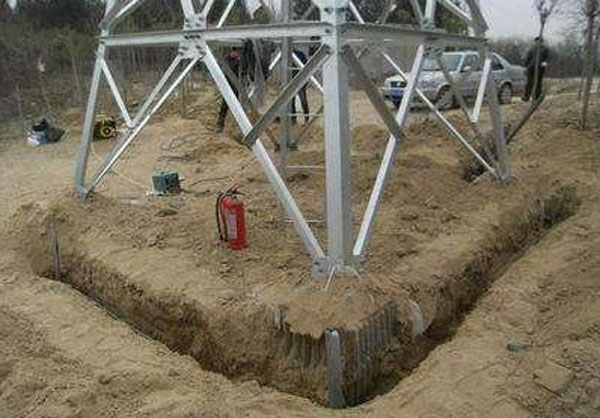

接地装置

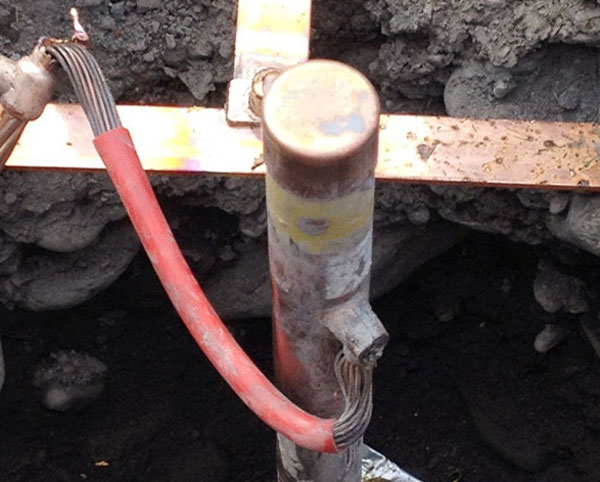

接地装置

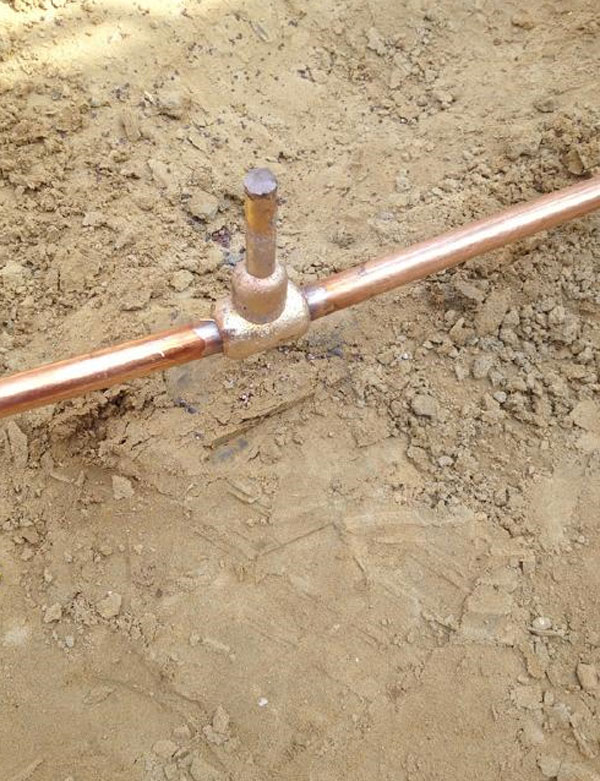

敷设接地装置

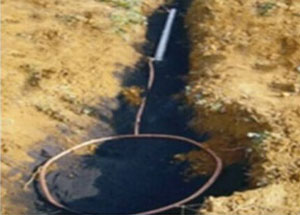

敷设后的接地装置

注:本文仅讨论移动基站和微波站的接地问题,不涉及一次防雷(直击雷)和二次防雷(感应雷)的范畴。
