自然接地极的施工标准

文章出处:责任编辑:查看手机网址
扫一扫!自然接地极的施工标准扫一扫!
人气:-发表时间:2022-03-14 10:58【

、 建筑中的钢筋与钢结构

1.钢筋混凝土结构建筑

1)钢筋混凝土结构的建筑基础和基础桩(钢管桩、水泥桩、灌注桩)的加固可作为接地极;屋架和柱中的钢筋可用作接地线或避雷引下线。

2)以基桩作为接地极时,测量各桩的接地电阻,然后采用40×4mm镀锌扁钢或不小于10mm的圆钢,焊接并连接各桩作为接地电极,测量总接地电阻。

3)当建筑物不驱动基础桩时,基础中的加固也可用作接地电极。此时,基座中不少于2根主加强筋(直径不小于10mm)作为地下地线,在建筑物周围焊接接地线时,主加强件和主加强件一起引出。

4) 当柱内主筋用作防雷引下线时,柱内主筋不得少于2根。避雷引下线主筋引出屋面后与避雷带焊接连接。

5) 接地电阻检测点设在引下线的桩头上,通常用一块100×100×5mm的预埋钢板与引下线焊接固定。预埋钢板一般设置在建筑物的四角,中心距地面高度300mm

2.钢结构建筑

1) 建筑物的钢结构可作为钢结构建筑物的接地装置,其主要要求是保证其成为连续导体。因此,除了在接头处焊接外,所有通过螺栓、铆钉和其他仅接触连接的地方都应采用跨接连接。

2) 通常,跳线使用扁钢。用作接地干线时,其横截面积不应小于100m用作接地支线时,其横截面积不应小于48m当跨接导线采用钢绞线时,其直径不应小于12mm,并在两端焊接合适的接头。

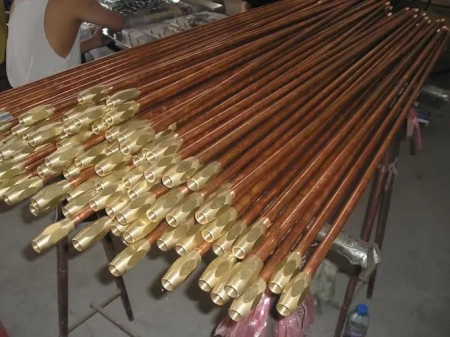

接地极

、 金属管

1.当使用金属管道作为接地装置时,可使用压缩空气管道代替输送易燃易爆液体或气体的管道。

2.在卡箍与管道连接处,管道必须除锈、擦拭干净,并涂上导电油脂。环箍部分必须镀锌,以确保良好的电气连接。

3.当管道与阀门连接处或其他连接处出现不良导体时,应采用扁钢桥接,扁钢的截面积不得小于管壁截面积。

三、电缆护套、电缆沟角钢

1.电缆护套

当电缆的金属护套用作接地装置时,接地线箍必须放入熔锡罐中,并在其内部涂上0.5mm厚的锡层。电缆钢铠与接地线箍的接触部位必须擦拭干净,以保证两者接触的可靠性。

2.电缆沟角钢

电缆沿沟槽敷设时,电缆沟槽边缘的保护角钢为良好的连续导体,适合用作接地线。当保护角钢用作接地线时,沟槽两端需使用40×4mm扁钢连接沟槽两侧的保护角钢一次。
