35KV-220KV楼体及地下室GIS型变电站接地

文章出处：责任编辑：查看手机网址

扫一扫!

扫一扫!

人气：-发表时间：2020-07-09 17:55【大中小】

地下式变电站，结构紧凑，占地面积小，绝大部分变电与控制设备位于楼体建筑内，GIS型变电站往往敷设双层甚至三层接地网。

为节约土地资源，城市新建35kVspan>、110kV、220kV等级交流变电站及66kV直流变电站等城市变电站多为GIS型变电站。

下面简要概述佰利嘉电气系列接地材料及其他新型接地材料在GIS型变电站接地领域的应用。

与传统的开放型变电站不同，由于采用大量的GIS设备，变电站大部分设备都集中在了3至4层楼体内，占地面积小，设备接地线数量大量减少，一次主接地网埋设与最低层垫层、防水层及回填的素土中，大部分接地引出线在主接地网四周引出，穿越各个楼层，最终与楼/屋顶的避雷带连接，兼做直击雷防护的引下线。

室内的二次接地多采用纯铜排敷设，并通过BVR铜缆与设备直接连接，另一种常见的设计是将铜缆或铜排直接焊接在设备基础的钢板上。

①避雷带

②水平接地极

序号	产品名称	35KV交流站	66KV直流站	110KV交流站	220KV交流站	技术要求
1	纯铜排	TMY40*4	/	TMY-40*5	TMY-40*5	T2 99.9%
2	纯铜绞线	代号150mm2	/	代号185mm2	代号185mm2	T2 99.9%
3	铜覆钢绞线	CCSCC185MM2		CCSCC240MM2	CCSCC240CC2	30%导电率0.254mm铜层厚度
4	锌覆钢	代号Φ16mm	/	代号Φ18mm	代号Φ20mm	锌层厚度3mm
5	热镀锌扁钢	代号50*5mm	/	代号60*6mm	代号60*8mm	锌层厚度大于75um

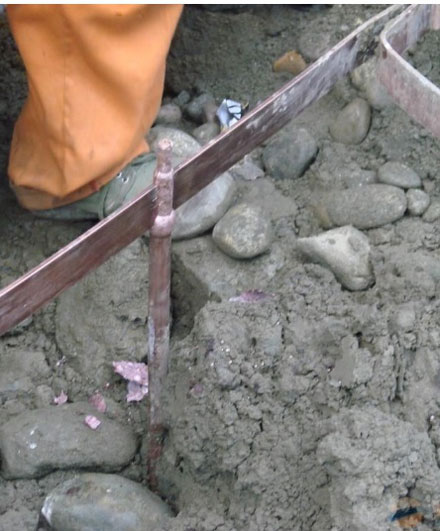

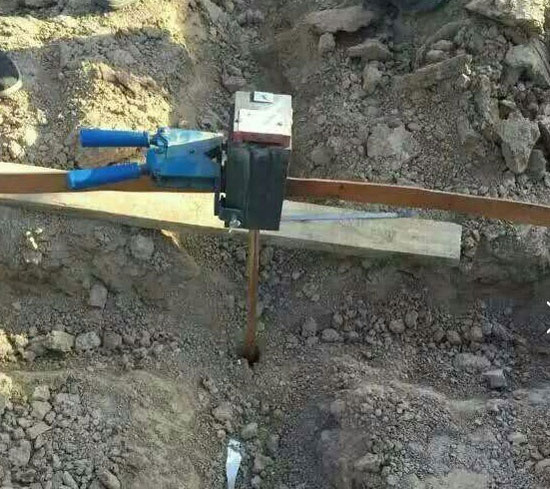

③垂直接地极

序号	材料名称	35KV交流站	66KV直流站	110KV直流站	220KV直流站	技术要求
1	铜覆钢接地极	代号Φ3/4*8	/	代号Φ1*8	代号Φ1*8	铜层厚度大于0.254mm
2	纯铜接地极	TYΦ5/8*8	/	TYΦ3/4*8	TYΦ3/4*8
3	锌覆钢接地极	代号Φ3/4*8		代号Φ1*8	代号Φ1*8	锌层厚度大于3mm
4	不锈钢接地极	代号Φ3/4*8	/	代号Φ1*8	代号Φ1*8	SS304材质
5	镀锌钢接地极	代号Φ3/4*8	/	代号Φ1*8	代号Φ1*8	锌层厚度大于75um

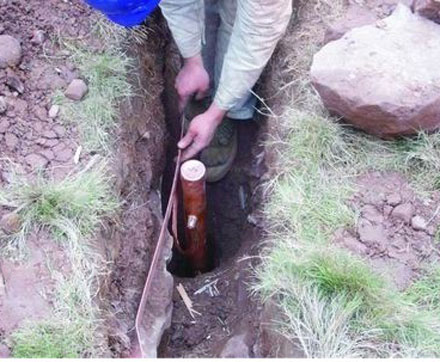

6	离子接地极	代号Φ2*8	/	代号Φ1*8	代号Φ2*8	纯铜管壁厚大于2mm
7	纯铜棒	/	/	/	D14 L=2.5m
