机房接地铜排布线系统施工要点解析

布线系统具体的方式有“田”字形和“井”字形两种。其中“田”字形较适用于环形机房布局，“井”字形较适用于纵横式机房布局。它的位置可安排在地板下和吊顶两个地方，各有特点，下面分别讨论一下布线过程中需要注意的问题：

机房接地铜排综合布线施工要点 　　

1、构架设计合理，保证合适的线缆弯曲半径。上下左右绕过其他线槽时，转弯坡度要平缓，重点注意两端线缆下垂受力后是否还能在不压损线缆的前提下盖上盖板。 　　

2、放线过程中主要是注意对拉力的控制，对于带卷轴包装的线缆，建议两头至少各安排一名工人，把卷轴套在自制的拉线杆上，放线端的工人先从卷轴箱内预拉出一部分线缆，供合作者在管线另一端抽取，预拉出的线不能过多，避免多根线在场地上缠结环绕。 　　

3、拉线工序结束后，两端留出的冗余线缆要整理和保护好，盘线时要顺着原来的旋转方向，线圈直径不要太小，有可能的话用废线头固定在桥架、吊顶上或纸箱内，做好标注，提醒其他人员勿动勿踩。 　　

4、在整理、绑扎、安置线缆时，冗余线缆不要太长，不要让线缆叠加受力，线圈顺势盘整，固定扎绳不要勒得过紧。 　　

5、在整个施工期间，工艺流程及时通报，各工种负责人做好沟通，发现问题马上通知甲方，在其他后续工种开始前及时完成本工种任务。 　　

6、如果安装的是非屏蔽双绞线，对接地要求不高，可在与机柜相连的主线槽处接地。 　　

7、线槽的规格是这样来确定的：线槽的横截面积留40%的富余量以备扩充,超5类双绞线的横截面积为0.3平方厘米。线槽安装时,应注意与强电线槽的隔离。布线系统应避免与强电线路在无屏蔽、距离小于20cm情况下平行走3米以上。如果无法避免，该段线槽需采取屏蔽隔离措施。进入家具的电缆管线由最近的吊顶线槽沿隔墙下到地面，并从地面镗槽埋管到家具隔断下。 　　

管槽过渡、接口不应该有毛刺，线槽过渡要平滑。 　　

线管超过两个弯头必须留分线盒。 　　

墙装底盒安装应该距地面30厘米以上，并与其他底盒保持等高、平行。 　　

线管采用镀锌薄壁钢管或PVC 　　

机房布线系统 　　

互联时代的软硬件非常重要，但是它们稳定运行的基础——机房更重要。机房应具有高可用性，高可靠性、高安全性、可扩容性和网络资源丰富等特点。以下将着重介绍机房布线。 　　

机房的布线系统直接影响到未来机房的功能，一般布线系统要求布防距离尽量短而整齐，排列有序，具体的方式有“田”字形和“井”字形两种。其中：“田”字形较适用于环形机房布局，“井”字形较适用于纵横式机房布局。它的位置可安排在地板下和吊顶两个地方，各有特点，下面分别加以论述： 　　

1、地板布线：这是一种最常见的布线方式，它充分利用了地板下的空间，但要注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开凿相应的穿线孔(包括地板和线槽)。 　　

2、吊顶布线：该布线方式特别适合于经常需要布线的机房，目前也非常流行，此方式中吊顶内包含了各种布线电源、弱电布线，在每个机柜上方开凿相应的穿线孔(包括地板和线槽)，当然也要注意漏水、鼠害和散热。 　　

具体布线的内容有：电源布线、弱电布线和接地布线，其中电源布线和弱电布线均放在金属布线槽内，具体的金属布线槽尺寸可根据线量的多少并考虑一定的发展余地(一般为100×50或50×50)。电源线槽和弱电线槽之间的距离应保持至少5厘米以上，互相之间不能穿越，以防止相互之间的电磁干扰。下面将一一加以阐述： 　　

A、电源布线：在新机房装修进行电源布线时，应根据整个机房的布局和UPS的容量来安排，在规划中的每个机柜和设备附近，安排相应的电源插座，插座的容量应根据接入设备的功率来定，并留有一定的冗余，一般为10A或15A。电源的线径应根据电源插座的容量并留有一定的容量来选购。 　　

B、弱电布线：弱电布线中主要包括同轴细缆、五类网线和电话线等，布线时应注意在每个机柜、设备后面都有相应的线缆，并应考虑以后的发展需要，各种线缆应分门别类用尼龙编织带捆扎好。 　　

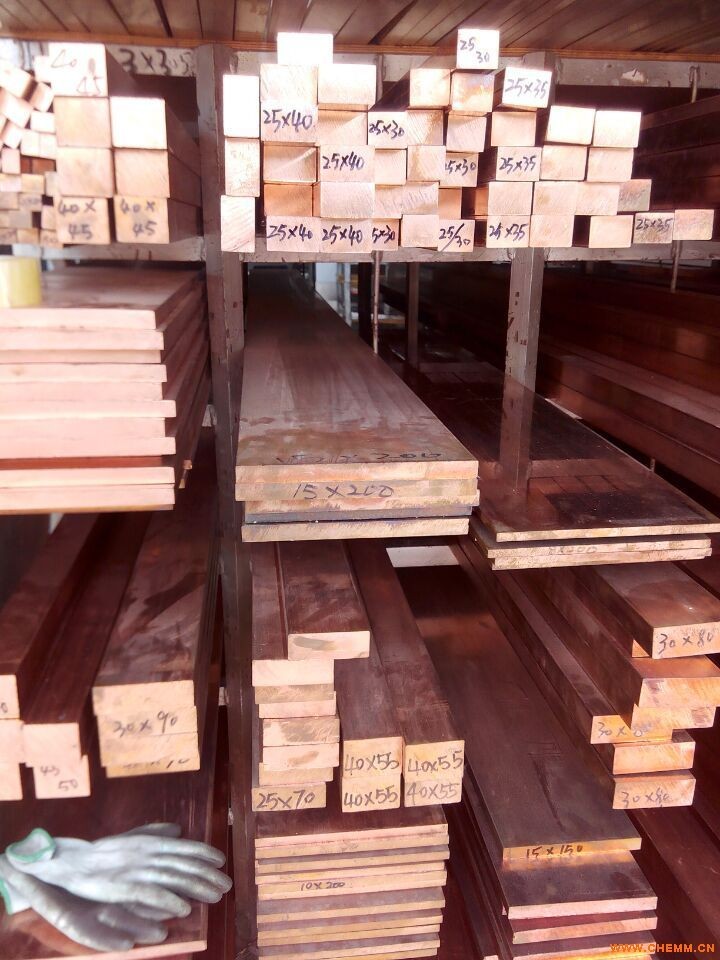

C、接地布线：由于新机房内都是高性能的计算机和网络通讯设备，故对接地有着严格的要求，接地也是消除公共阻抗，防止电容耦合干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施。在机房地板下应布置信号接地用的铜排，以供机房内各种接地需要,铜排再以专线方式接入该处的弱电信号接地系统。 　　

关于6类线缆布线 　　

1、如果在2个终端间有多余的线缆，应该按照需要的长度将其剪断，而不应将其卷起并捆绑起来。 　　

2、线缆的接头处反缠绕开的线段的距离不应超过2cm，过长会引起较大的近端串扰。 　　

3、在接头处，线缆的外保护层需压在接头内而不能在接头外。虽然在线缆受到外界拉力时整个均会受力，但若外保护层压在接头外，则受力的将主要是线缆和接头连接的金属部分。 　　

4、在线缆接线施工时，线缆的拉力是有一定限制的，一般为9kg左右。过大的拉力会破坏线缆对绞的匀称性。 　　

5、由于六类线缆的外径要比一般的五类线粗，为了避免线缆的缠绕(特别是在弯头处)，在管线设计时一定要注意管径的填充度，一般内径20mm的线管以放2根六类线为宜。

关于预埋管线 　　

1、各种线缆就算穿管预埋今后也不一定能够保证不需要更换，可以这样处理。在墙角部分(装踢脚砖的位置)，挖一条槽，踢脚砖安装与墙面粘接2/3。每格若干距离，安装一个活动的踢脚砖，安装活动踢脚砖的方法是在墙内预埋木方。活动踢脚砖可根据需要钻固定孔，用铜质或不锈钢的木螺丝固定。这样在墙内作出一个管道(管道最低部分超过最终地平面2-5cm)。今后万一需要更换弱电电缆时只需要取下活动踢脚砖。横穿地面的预埋管两头最好超出最终地平面2-4cm。住一楼的额外需要考虑防洪、排水问题。 　　

2、穿过房间中部的预埋管。两头处理要超出最终地平面2-5cm。房主要画好走线图，施工完成后保留好(为若干年后检修依据)。 　　

3、穿管施工中造成电缆绝缘层破损的要更换，不要将就。一般装修合同中要注明穿线要求，电缆绝缘层破损的责任要分清。 　　

线缆预先布好，并且集中到合适的位置(一般是室外线缆入户处)，根据实际需求，灵活组合、使用，支持电话/传真、上网、有线电视、家庭影院、音乐欣赏、视频点播、消防报警、安全防盗、空调自控、照明控制、煤气泄露报警、水/电/煤气三表自动抄送等各种应用。
