成套配电柜铜排汇流排使用量计算方法

成套配电柜铜排汇流排使用量计算方法

在成套配电柜制作时，铜排汇流排是我们常会用到的一种导电体。铜排又称铜母排或铜汇流排，是由铜材质制作的，在电路中起输送电流和连接电气设备的作用。 铜排在电气设备，特别是成套配电装置中得到了广泛的应用;一般在配电柜中的U、V、W相母排和PE母排均采用铜排;铜排在使用中一般标有相色字母标志或套有代表相色的绝缘套，U相铜排为“黄”色，V相铜排为“绿”色，W相铜排为“红”色，PE母线铜排为“黄绿相间”双色。

一、首先是进线柜(以三级开关为例)，进线柜有柜顶进线，柜侧进线，柜底进线之分(一般都是电流电缆进线)，柜顶进线一般需要ABCN四相母排出顶200mm左右，无进线刀开关的进线柜ABC三相单排出柜顶在1.5m一条左右，有进线刀开关的也差不多，因为加了进线刀开关，进线断路器需要向下面移。

侧进线在很多时候需要ABCN四项侧出柜体0.2米，总共3米左右，为方便客户连接变压器。进线柜的铜排费用一般都占成本的50%以上，设计，安装，铜排制作任何一步都直接决定铜排的使用量，所以我们在报价过程中，一定要根据图纸要求报价，图纸不明确的要及时和客户及公司内部技术沟通。零排N则需要从柜底伸到柜顶出去，加上中间需要折弯固定，一般在2.5m左右。断路器下端需要回流至母排，回流排ABC三相每根在1.5m左右(有刀开关的2.2m)，加上断路器下端搭接排平均1m左右，柜侧进线的话断路器上端0.8m就够了，零排2m就够。下进线的话上端ABC三相各0.8m，下端各0.7m，零排母排上接线。如果双排的话直接双倍。

计算单独一台进线柜的铜排汇流排使用量如下：

第一种：不带进线刀开关的进线柜上进线的GGD要用ABC三相(1.5+1.5+1)*3=12米+零排N需要2.5米；

第二种：带进线刀开关ABC三相要用(1.5+2.2+1)*3=14.1米+零排2.5米；

第三种：侧进线不带刀开关ABC三相(0.8+1.5+1)*3=9.9米+零排N需要2米；

第四种：侧进带进线刀开关的(0.8+2.2+1)*3=12米+零排2米；

第五种：下进线(0.8+0.7)*3=4.5米。

二、GGD联络柜和进线的的铜排用量相差无几，可以按同一个计算方式。

三、GGD出线柜基本都一样，只是出线回路有多有少。一般刀开关上端至母排ABC三相加起来1.5米，刀开关下端1.2米，加上出线开关汇流横排2米(1米宽的2.5米，1.2米宽的3米算)，如果双刀的话刀开关上下端双倍，横排不变。出线柜空开上端分支排0.9米一个算，大小根据空开型号选择。

出线柜单刀1.5+1.2+2=4.7米

空开上端分支排0.9米*回路数

出线柜单刀3+2.4+2=7.4米

四、GGD电容柜刀开关上端1.5米，下端1.2米，汇流横排2米即：电容柜1.5+1.2+2=4.7米。

以上就是铜排汇流排在GGD配电柜中使用量的计算方式。

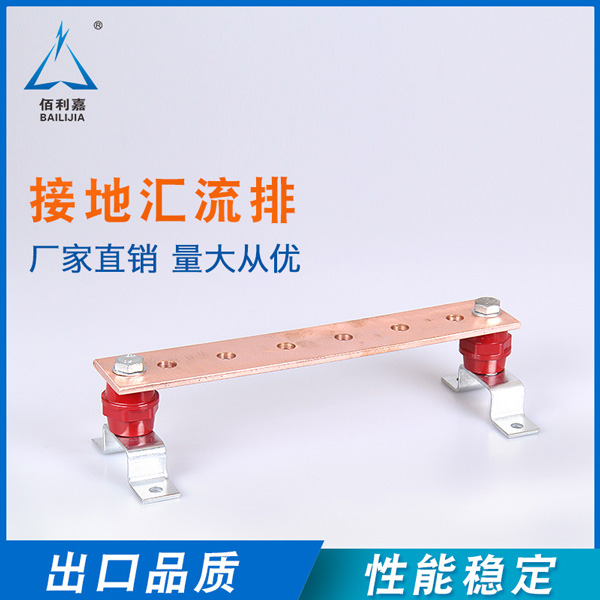

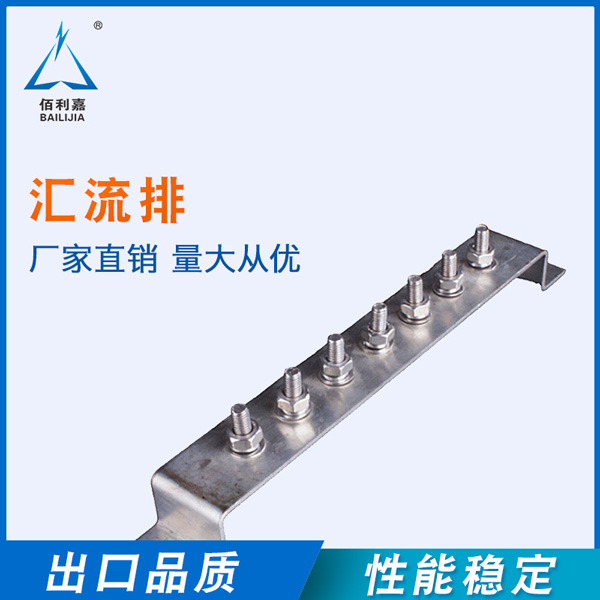

绍兴市佰利嘉电气专业接地汇流排等防雷接地材料生产厂家，规格齐全，工艺先进的材料深受消费者的青睐。了解更多接地线安装要求信息及获取报价可以咨询佰利嘉客服。
