防雷接地地线线径大小要求

防雷接地地线线径大小要求

防雷接地线大小简单计算方法

1、接地线主要是看用到哪方面,比如室外防雷接地、室内防雷接地、防过电压、防静电等等,防直击雷和过电压接地线径主要是要满足其泄流速度和热稳定要求，如果只是防静电用要求就低得多，一般没有明确规定防静电接地线的线村和线径；

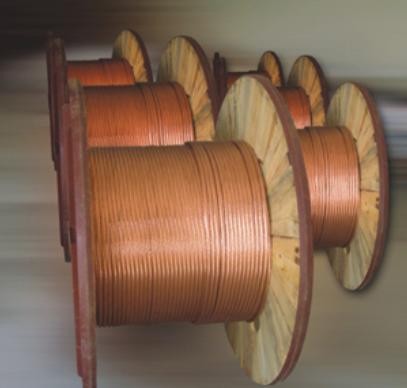

2、根据相关规范要求(DL621,GB50057,GB50343)，一般防雷接地线最好用不小于35平方的铜绞线或者铜包钢绞线,室内防雷接地线采用不小于25平方绝缘铜铰线,至于设备短接线一般不要小于10平方,防静电接地用10平方的也能说得过去,接地线要求越短越好,短的好处在于减小电感,就近有效接地。

防雷装置的引下线应满足机械强度、耐腐蚀和热稳定的要求

1、引下线一般采用圆钢或扁钢，其尺寸和防腐蚀要求与避雷网、避雷带相同。用钢绞线作引下线，其截面积不得小于25mm2。用有色金属导线做引下线时，应采用截面积不小于16mm2的铜导线。

2、引下线应沿建筑物外墙敷设，并应避免弯曲，经最短途径接地。

3、采用多条引下线时，为了便于接地电阻和检查引下线、接地线的连接情况，宜在各引下线距地面高约1.8m处设断接卡。

4、采用多条引下线时，第一类防雷建筑物和第二类防雷建筑物至少应有两条引下线，其间距离分别不得大于12m和18m;第三类防雷建筑物周长超过25m或高度超过40m时，也应有两条引下线，其间距离不得大于25m。

5、在易受机械损伤的地方，地面以下0.3m至地面以上1.7m的一段引下线应加竹管、角钢或钢管保护。采用角钢或钢管保护时，应与引下线连接起来，以减小通过雷电流时的电抗。

6、引下线截面锈蚀30% 以上者应予以更换。

7、防直击雷的 专设引下线距建筑物出入口或者人行道边沿不易小于3米。

信号防雷器接地

1、信号防雷器：要求大于2.5mm2 ;当长度超过0.5米时要求大于4mm2；

2、电源防雷器：相线截面积S≤16mm2 时，地线用S ;相线截面积16mm2≤S≤35mm2 时，地线用16mm2 ;相线截面积S≥35mm2时，地线要求S/2 ;
