光伏发电场综合接地

光伏发电佰利嘉电气简述：

光伏发电具有纯绿色，无污染，能够与现有的电力送变电网无缝并网等优势，因此佰利嘉电气对新兴能源光伏发电场的接地网给予足够的重视。光伏发电多处于荒野远郊，占地面积巨大，极易遭受雷电危害，配套的升压变电站的接地网维护工作量巨大。

传统热镀锌钢材制作的接地网难以保障10年以上的使用寿命，铜及铜覆钢接地材料能够使接地网寿命达到30至50年以上，纯铜材料价格高昂，且强度不及铜覆钢材料，从性能和价格的综合比较下，佰利嘉电气生产的铜覆钢材料是光伏发电场接地系统最佳的材料选择。

接地网组成：

光伏发电场接地网主要由光伏发电区接地、逆变室接地和避雷带、升压站接地等组成，并相互连接，一般会在逆变室接地引下线处设置集中接地装置，用于泄放雷电流。接地布置方式均为埋深0.6-0.8m且在永久性冻土层以下。均由水平接地线+垂直接地极+接地引上线等组成，材料均采用铜覆钢接地材料，焊接方式为Balic放热焊接。

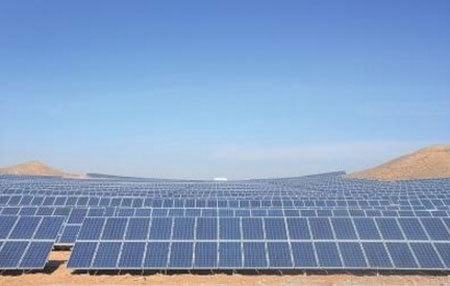

光伏发电应用图组：

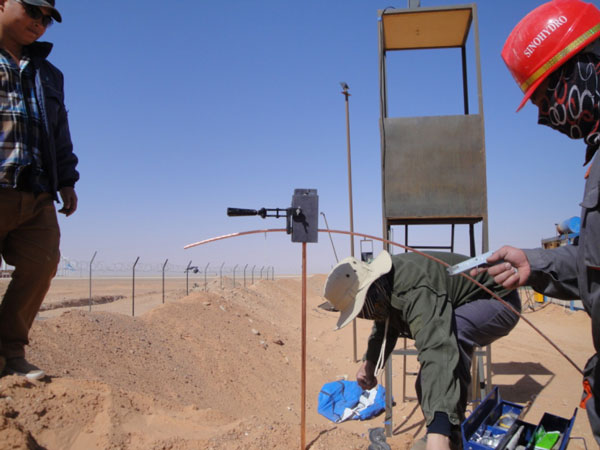

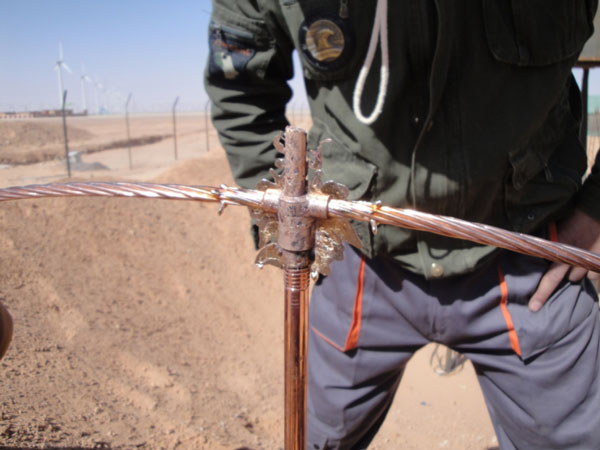

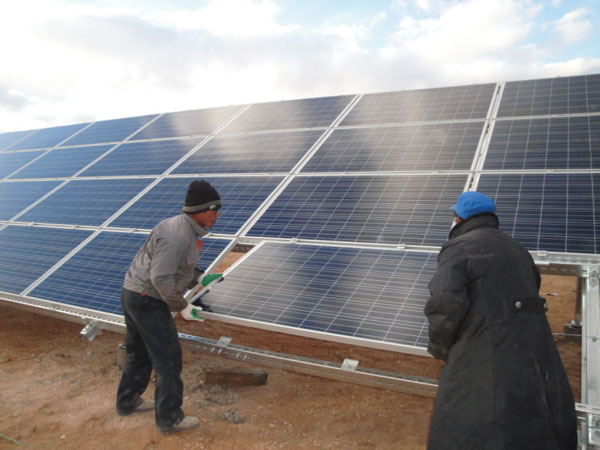

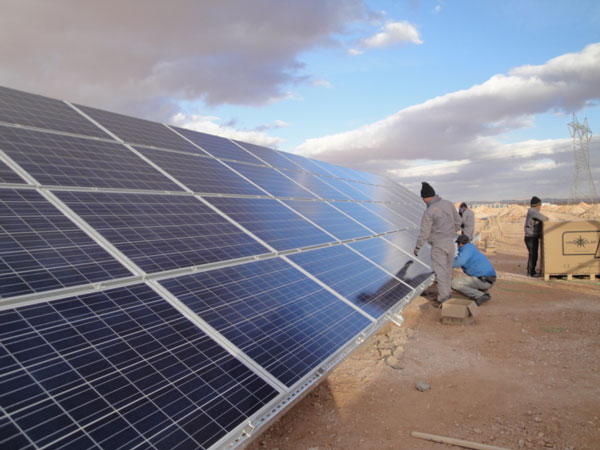

阿尔及利亚施工实际图
