局部接地极的安装方法

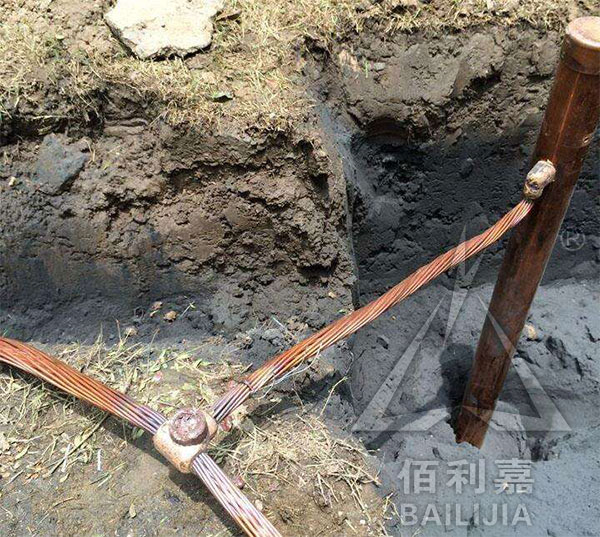

接地极为接地装置的统称，一般由接地棒、接地线、接地模块、接地汇流排及相关配件，通过放热焊接等连接方式组成。下面为大家介绍下局部接地极的安装方式及注意事项，仅供参考，实际情况按工程定制。

1.局部接地极安装位置：

(1)每个采区变电所(包括移动变电站和移动变压器)；

(2)每个装有电气设备的硐室和单独装设的高压电气设备；

(3)每个低压配电点或10米范围内装有3台及以上电气设备的地点；

(4)无低压配电点的采煤工作面的机巷、回风巷、集中运输巷(胶带运输巷)以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极；

(5)连接动力铠装电缆的每个接线盒以及高压电缆连接装置。

2.设置于巷道水沟内的局部接地极应采用面积不小于0.6m2、厚度为4mm的钢板(接地极板加工图见附图)，平放于水沟深处，水沟内必须有水，且钢板全部浸入水中，与接地极板焊接的扁铁露出地面至少200mm，并与巷道底板水平。(新安装的接地极板开始执行下划线标注的规定)

3.设置于就近潮湿处的局部接地极可用直径不小于35mm、长度为1.65m的镀锌钢管制成，管上应至少钻20个直径不小于5mm的透孔，并垂直埋入底板(偏差不大于15°)，埋入深度不低于1.5m (见附图)。也可用直径不小于22mm、长度为1m的2根镀锌钢管制成，每根管上应钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板(偏差不大于15°)，垂直埋深不得小于0.75m (附图)。接地极管要埋实，与大地接触良好。

4.10m范围内3台及以上电气设备均安装局部接地极。三台设备含潜水泵时，潜水泵若放置于水仓内不用加接地，开关加接地。潜水泵若放置于水箱内，水箱及开关均需加接地

5.如系干燥的接地坑，铁管周围应用砂子、木炭和食盐混合物或长效降阻剂填满;砂子和食盐的比例，按体积比约6：1。

6.连接导线使用的裸铜线两头必须采用接线鼻进行压接，裸铜线不能松散，无断丝和毛刺现象。线鼻与接地扁铁之间的连接必须用的镀锌螺栓加防松装置(弹垫和螺帽)进行紧固，搭接时线鼻要垂直或平行于接地扁铁，且朝向一致。(外接地螺栓规格：功率大于10KW的电气设备，不小于M12镀锌螺栓;5~10KW的，不小于M10;250W~5KW的，不小于M8;不大于250W且电流不大于5A的，不小于M6))

7.每台设备必须用独立的连接导线与辅助接地母线(接地扁铁)相连接，严禁几台设备串连接地。

8.辅助接地母线(接地扁铁)必须采用厚度不小于4mm、断面不小于100平方毫米的镀锌扁铁(矿统一规定采用40×4镀锌扁铁)。

9.设备与辅助接地母线(接地扁铁)间的连接导线应采用截面为不小于25平方毫米的裸铜线(矿统一规定为35mm2)或40×4镀锌扁铁。扁铁与扁铁的搭接时，必须用两条螺栓联接，两孔距离为100mm。
