接地网是怎么施工的？防雷接地网施工标准

接地网的设计应同时满足强电设备，弱电设备及其它需接地的设备对工作接地、保护接地、防雷接地。防静电接地的要求，接地装置的设计在保证人身安全，设备安全及运营可靠性的基础上，应尽可能减少投资。

1、工程概况：

该项目位于上虞区丁宅镇杨沙村新建110kv丁宅变电站工程，该工程总占地面积约4311m2。

2、工程结构

工程主要为一幢层高1层的配电装置室，轻钢结构，设计最大单柱荷载为约700 KN；拟建变电站设计室内标高为16.75m，室外标高为16.30m，现场地整平标高在15.0~16.0m左右。三个主变（对沉降要求较高）设计荷载800kn /只，基础形式拟采用浅基础或者钻孔灌注桩基础；水池一个，水池埋置深度约为4.5m左右。

3、现场勘测情况

3.1 地形地貌

变电站场地属萧绍平原农田，原为挖砂场，主要系采砂后回填而成，成份较杂，均匀性较差,现大部分已填平。根据详勘报告中地基土组成及性状，场地地基土从上至下划分为以下3个工程地质大层，其中3大层又可分为2个工程地质亚层：主要由砾石为主，混夹砂及少量卵石、漂石。

3.2 地下水位

详勘报告中勘察期间所测得的地下水静止水位埋深在0.40m～2.20m 之间，根据地区经验，地下水位年变化幅值在1.50m左右。

3.3 土壤电阻率

经和总包方现场实测接地网周边土壤电阻率为296Ω.m，因近期为多雨季节，土壤含水较高，实际土壤电阻率应该在300Ω.m以上。

3.4 接地电阻

经和总包方现场实测接地网现有接地电阻2.5Ω，因近期为多雨季节，土壤含水较高，实际接地电阻应该更高。

3.5原有接地网敷设情况

丁宅变电站内敷设复合接地网，接地网占地面积约为3600平方米。复合接地网水平接地体采用120mm2铜绞线，垂直接地体采用Φ16*2500mm铜覆钢接地棒，降阻泄流措施采用接地深井，在变电站两对角各设置了1口50米接地深井，采用热镀锌离子接地极敷设，用降阻剂回填。

3.6接地网场地已经基本固化，无法开挖检查和重新改造利用。

3.7现有地网北面和西面各有一块空地可以利用，分别为40*6米和44*6米。

3.8 现场勘测及选址

一、分析存在的问题

经和设计院、总包方及施工方现场会议讨论后，得出如下问题：

1. 敷设水平接地体和垂直接地极时未采用降阻材料或低电阻率表土回填，因原有土壤为高电阻率的混合砾石土，导体和土壤无法密实接触，导体表面接触电阻高，导体本身原有长度和深度降阻效果没有充分发挥出来。

2. 接地深井虽深达50米并且采用降阻剂回填，但并未加压灌注，根据我们以往经验，因深度过深，有可能在中底部存在空隙及降阻材料未和离子接地体及四周土壤充分密实接触，导致接触电阻高而没有充分发挥深井的全部效果。

3．变电站接地网面积太小，按照设计要求电阻值为1Ω以下，根据实际测量的土壤电阻率300Ω.m计算，原有接地网面积远远无法满足接地电阻值的要求。

4．尽管场区在打深1米以上时有地下水，由于是沙石地貌，地下水经过滤后变为纯净水，电解质含量太低，导致水的导电性能不好。

5．原有水平接地体和垂直接地体接触表面积过小，导体和土壤的接触电阻偏高。

二、解决方案

   标准要求： 50年使用寿命，和主接地网并联后总接地网接地电阻降到1Ω以下，跨步电压接触电压满足设计要求。

1. 充分利用北面空地做一个复合接地辅网，西面空地做一个复合接地辅网。详见图纸：

2．水平接地体采用5*50紫铜排，对照站外路面埋深1米以上，垂直接地极采用直径50的BFJ-50300防腐降阻接地极，埋深4米。

3．所有水平接地体的连接，水平接地体和垂直接地体的连接采用放热焊接，焊接头用沥青做防腐处理。

4．敷设完成后所有水平接地体用长效型物理降阻剂包覆回填750px ,所有垂直接地极用长效型物理降阻剂分阶段多次灌注，然后用表层土或黏土回填至地面高度，回填时分层夯实，绝对不可用沙石或建筑垃圾回填。

5．每个复合接地辅网和主接地网至少有3根导体做可靠放热焊接。

6．因为是隐蔽工程，敷设完成后应做好竣工图纸，做好记录。

7．我公司派有经验资深技术员全场指导施工。

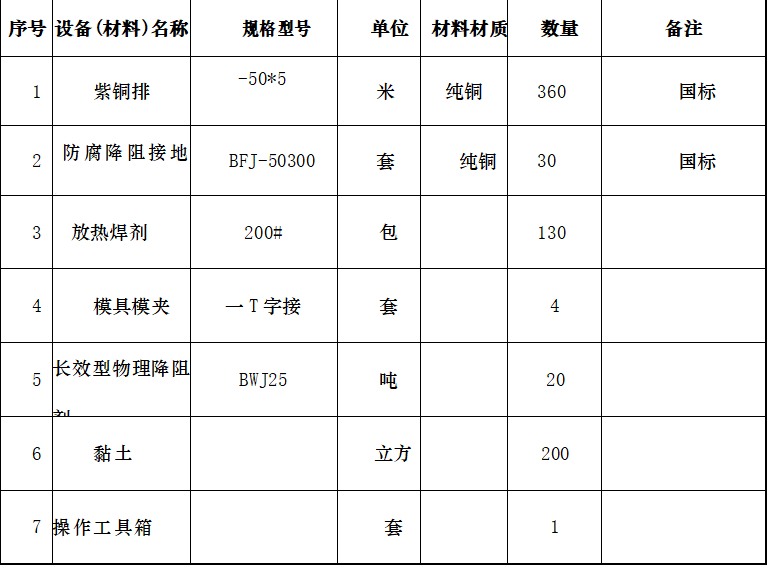

1.接地材料预算表

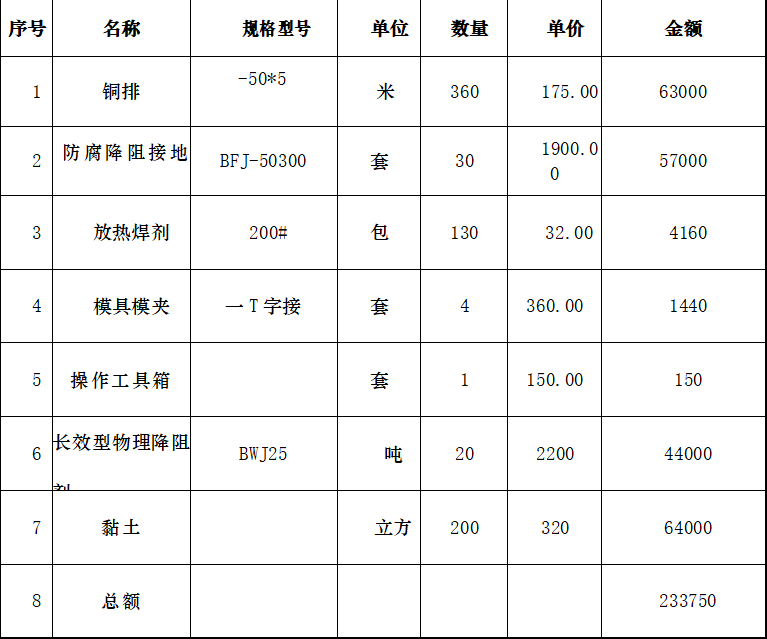

2.接地材料价格表
