接地网组件的安装方法

接地棒施工方法：

1、水平或垂直接地体应设在少人行走且较隐藏的地方。

2、接地装置设在保护设备附近合适的地方（不小于2米且不大于5米的半径范围）。

3、所选位置确保地下不要有高压电缆、弱电线和管道等市政设施。

4、在选好的位置上开挖时，再次确认地下不会有高压电缆、弱电线和管道等市政设施为地网垂直开挖处，开挖的长为0.5米，宽为0.5米，深为0.6米。

5、保持接地棒以垂直于地面的角度击打进入大地。

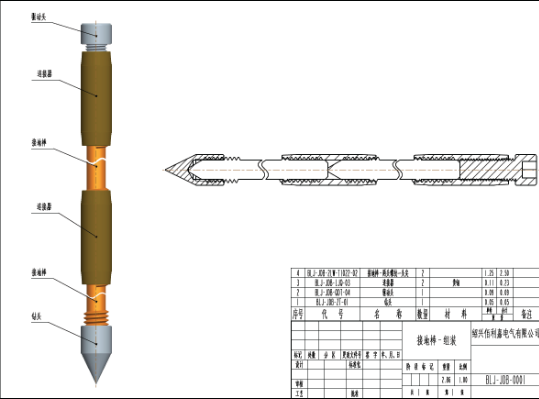

6、采用连接器将接地极一根接一根连接起来，连接器连接两根接地极时，应分别将接地极旋入连接器且相接触，从而使大锤打击时，接地极受力均匀不易歪斜，电气连接更紧密。

7、每打入一根接地棒，用测地仪测出接地电阻值，直到电阻达到要求为止。

8、用模具放热熔接接地端和接地线时，注意保持模具干爽，接地端和接地线卡位紧密，热熔焊粉及引火剂适量，用点火枪引燃，完成焊接，装上测试盒，以方便日后维护。

9、安装完成后，确认准确无误后，按照市政要求进行回填，并清理现场，使现场设施处于干净和安全状况。

放热焊接的安装：

1、将洁净的导体穿入模具中；

2、在模具圆筒的底部置一金属圆片；

3、将焊药倒入圆筒内；

4、在点火器内置入少量引燃粉；

5、用点火枪点燃引燃粉；

6、除去模具，清理模具。

验收运行维护性简介：

1、输配电网的接地装置，因运行环境恶劣，极易受到腐蚀和外力破坏，输配电网的接地主要存在以上问题：

1.1、腐蚀问题。容易发生腐蚀的部位主要有：

1.1.1、接地引下线与水平或垂直接地体的连接处，由于腐蚀电位不同，极易发生电化学腐蚀，有的已经形成开路状态。

1.1.2、接地线与设备的连接螺丝处，由于腐蚀、螺丝生锈，用表计测量，接触电阻非常高，有的已形成电气上的开路。

1.1.3、接地引下线本身，由于所处位置比较潮湿，运行条件恶劣，运行中又没有按期进行必要的防腐保护，因而腐蚀速度较快，特别是运行10以上的接地线，作热稳定校核时不能满足短路电流热稳定的要求。

1.1.4、接地体本身，有的埋深不够，特别一些山区的输电线路杆塔，由于地质为石头，或土层薄、埋深有的不足750px，回填土又是用碎石回填、土中含氧量高，极容易发生吸氧腐蚀，在酸性土壤中的接地体容易发生析氢腐蚀；在海边的杆塔容易发生化学和电化学腐蚀。随电网的发展，接地短路电流变大，已经不能满足接地短路电流热稳定的要求。

1.2、外力破坏问题。对于输配电网的接地装置，特别是接地线，外力破坏是一个特别值得注意的问题，接地引下线被盗、剪断、挖走等问题，对输配电网的安全稳定运行造成了很大的影响。

2、采用铜镀钢接地棒做为接地装置，接地棒导电性能良好，耐腐蚀，敷设埋深，焊接可靠，接地电阻稳定，施工便捷。但接地装置还是要做定期巡视和维护，注意以下几方面的巡视检查和维护工作。

2.1、定期巡视检查输配电网的接地引下线是否完好，如被盗、破坏应及时修复，应定期进行防腐处理。

2.2、定期检查接地螺栓是否锈，与接地线的连接是否完好，螺丝是否松动，应保证与接地线有可靠的电气接触。

2.3、检查接地装置是否遭到外力破坏。是否被雨水冲刷露出地面。

2.4、每年在冬季土壤干燥时应测量接地装置的接地电阻，检查是否超标，如超标应及时改造。

2.5、每隔5年，应根据电网接地短路电流的变化和接地体的锈蚀情况，校核一次接地线和接地体的短路电流热稳定是否满足要求，如不能满足要求应及时改造。

2.6、认真执行《电力设备预防性试验规程》（DL/T596—2005）及《接地装置工频特性参数的测量导则》（DL/T475—2006）有关接地装置的试验要求，同时应测试各设备与接地装置的连接情况，严禁设备失地运行。
