建筑物基础形式桩基接地的做法

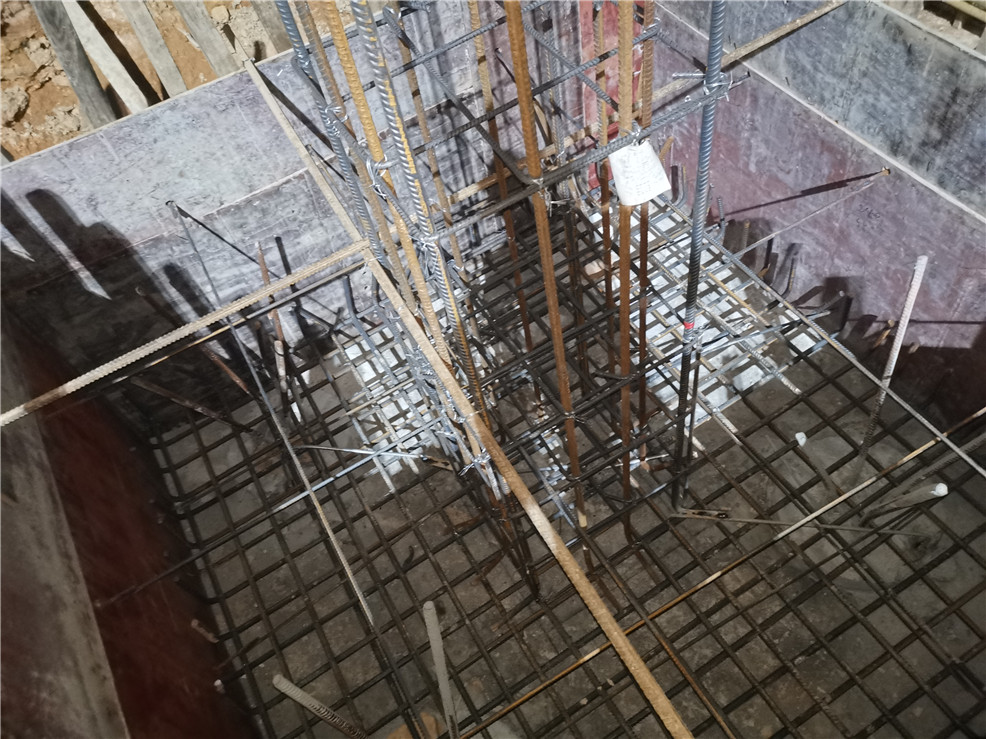

建筑桩基接地，无论是挖孔桩还是冲孔桩，都是将钢筋混凝土柱深入到几十米深的岩层中。桩基上部浇筑钢筋混凝土承台，是建筑物的剪力墙和柱。一般用桩基中的钢筋作为接地体的方法是：用桩基中的主筋作为垂直接地体，将桩基顶部的钢筋与承台的主筋焊接(预制桩基，通常在预制桩基就位后， 在顶部敲出一定长度的混凝土，将露出的钢筋与承台钢筋焊接在一起)，利用承台和地梁中的两根主筋作为水平接地体，将承台主筋与上方柱(或剪力墙)中的钢筋焊接在一起作为引下线。 为便于进出管线的接地，应在室外地面以下0.7m处的建筑物外围埋设一些铁件或用4*4镀锌扁钢环绕，并用钢筋焊接作为引下线。

当建筑物周围有护坡桩时，也应作为接地体。做法是：在坡桩顶部留一根钢筋，用φ10圆钢或钢筋连接，或用≧25*4扁钢连接，再与建筑物基础钢筋连接。与土接触的钢筋用1: 2水泥砂浆保护，保护厚度保护厚度≧50mm，即直径≧100mm。。

接地体用于将雷电流传导和分散到地面，是现代防雷技术措施的基础。设计是否合理，将直接影响等电位联结、导通、分流三种防雷措施能否达到预期效果。因此，建筑电气设计人员应足够重视接地体的设计，使其设计满足规范要求，最大限度地避免和减少雷电灾害。
