铜包钢接地棒和绞线的接地系统

铜包钢接地棒和接地绞线的接地系统相对于传统的镀锌钢材接地系统，一次性投资增加了许多，但是后期的维护和重复投入则大大减少，因而从经济性上分析可以看出采用放热焊接工艺的新型接地方式一次性投资高于传统接地方式，但是从长远来看其总体投资额和传统接地方式相当。

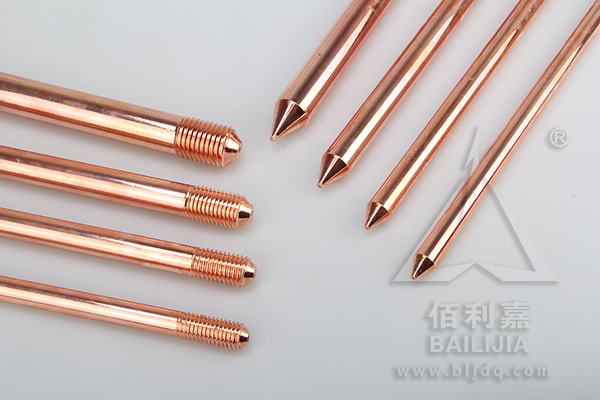

铜包钢接地棒是适用于一般场合相对简易的接地极，它是由一定厚度的铜覆盖层覆着到碳钢芯棒上制成的，长度有1.5m、2.4m和3m等几种规格。

高强度的钢质内芯便于施工时直接将接地棒打入地下，使施工更加快捷;表面的铜覆盖层可以加强接地棒的导电性和泄流能力，增强电极的防腐，从而使接地系统的接地电阻长期保持稳定，并延长接地系统的使用寿命。

炼化续建项目的接地工程中，生产装置内采用了共用接地装置，即工作接地、保护接地、防雷接地、防静电接地同时与计算机接地连接，形成一个共用接地网，所以要求接地阻值要小于1Ω。若用常规的镀锌扁钢和角钢进行施工，为了使接地电阻达到要求，必须采取增加接地极数量的方式。

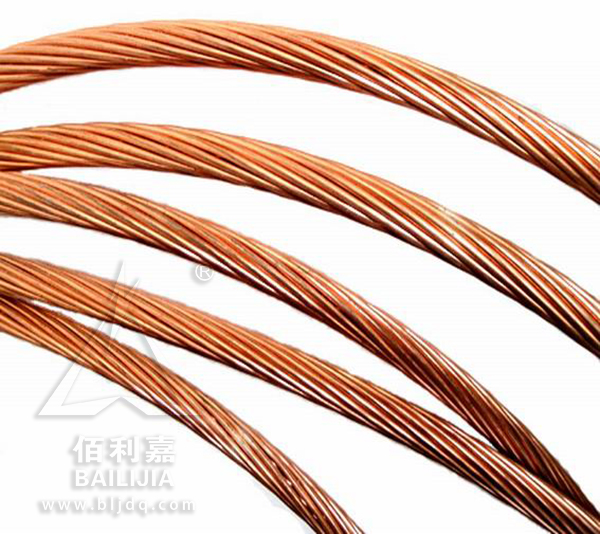

目前，采用以铜包钢接地极、裸铜绞线的接地系统已经在石化行业内大量推广采用，而放热焊接技术也已在石化行业被越来越多的采用，从而解决了在共用接地网的施工中接地连接点接触电阻值高，降阻困难，现场施工难度大，接地系统使用寿命短的难题。

铜包钢接地棒和接地网络内其他接地体的连接采用放热焊接的方式能有效的减少焊接点处的接触电阻值。

如果模具内遗留的残渣不完全清除，将造成焊点表面不平滑、不光亮。因此，防止水气产生、清洁被焊接物、清洁模具是影响熔接效果的关键因素。

通过以上的应用实例可以证明，新型的接地方式和放热焊接技术完全可以代替传统接地方式，极具推广和应用价值。
