铜包钢接地棒介绍

文章出处:责任编辑:查看手机网址
扫一扫!铜包钢接地棒介绍扫一扫!
人气:-发表时间:2018-10-29 16:49【

佰利嘉铜包钢接地棒是选用柔软度比较好,含碳量在0.10%-0.30%优质低碳钢,采用特殊工艺将高导电的电解铜均匀的覆盖到圆钢表面,厚度在0.25-0.5mm,该工艺可以有效的减缓接地棒在地下氧化的速度,此接地棒可分为单根的和组合的两种,单根的可以一头尖一头平,可以一头尖一头轧辊上螺纹,组合的两头需要轧辊上螺纹,螺纹是采用轧辊螺纹槽加工螺纹,保持了钢与铜之间紧密连接,确保高强度,具备优良的电气接地性能。铜包钢接地棒已广泛应用在电力、石油化工、交通、民用建筑、大型机械装备的接地系统,具有使用寿命长、经济、导电性能优良等特点。

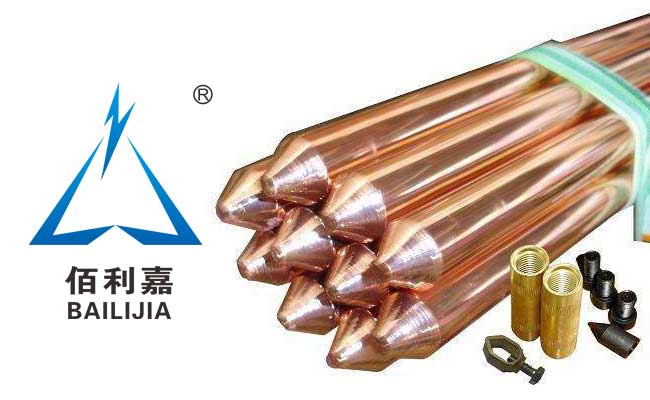

铜包钢接地棒组成

1.主棒:接地棒选用优质冷拉元钢,用专用设备外铸紫铜(厚度为0.3~0.5MM,含铜量99.9%),以保证其具有优良的导电性能和机械强度,该产品具有优良的防腐蚀性能。

2.连接管:棒与棒之间可以采用铜制连接管连接,具有最佳的防腐效果。棒与棒之间接触紧密,在将接地棒打入地下或采用驱动钻钻入地下时驱动力直接作用于接地棒。分为螺纹连接和非螺纹连接。

3.驱动头:由高强度合金钢制成,可以保证驱动力顺利打入地下。

4.合金尖端:保证在复杂地质条件下打入地下。

铜包钢接地材料适用于一般环境和潮湿、盐碱、酸性土壤及产生化学腐蚀介质的特殊环境,广泛用于发电厂、变电站、输电线路杆塔、通讯基站、机场、铁路、地铁站、各种高层建筑、微波中继站、网络机房、石油化工厂、储油库等场所防雷接地、防静电接地、保护接地、工作接地等。

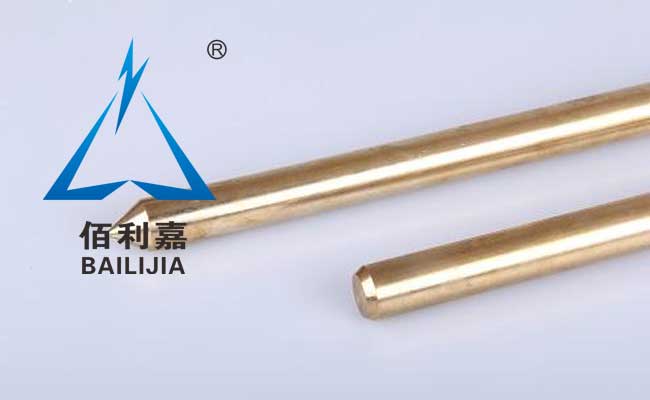

铜包钢接地棒

1、制造工艺独特:采用国内首创的电铸生产工艺,实现铜与钢之间的分子结合。可像拉拔单一金属一样任意拉拔,不出现脱节、翘皮、开裂现象。

2、防腐特性优越:复合介面采用分子结合,无残留物,结合面不会出现腐蚀现象;耐腐蚀性强,使用寿命长(大于30年),减轻检修劳动强度。

3、电气性能更佳:表层紫铜材料优良的导电特性,使其自身电阻值远低于常规材料。

4、广泛实用性:该产品适用于不同土壤湿度、温度、PH值及电阻率变化条件下的接地建造。

5、连接安全可靠:使用专用连接管或采用热熔焊接,接头牢固、稳定性好。

6、安装方便快捷:配件齐全、安装便捷,可有效地提高施工速度。

7、提高接地深度:特殊的连接传动方式,可深入地下35米,以满足特殊场合低阻值要求。

8、建造成本低:对比传统上采用纯铜接地棒、接地带的建造方式,成本大幅度下降。

一个优质产品的崛起,一个品牌的树立,除了优质产品的??本身外,服务态度,发货周期,制造加工的内在质量更是企业发展的关键! 铜包钢接地极与铜包钢接地棒的巧妙使用,“视顾客为生命、以服务求生存、靠改革图发展”是我们新的经营方针。国电天邦的今天是大家共同创造和给予的,国电天邦的明天也离不开大家的鼎力支持与协助,欢迎你们再次和我们携手并肩,再创辉煌!

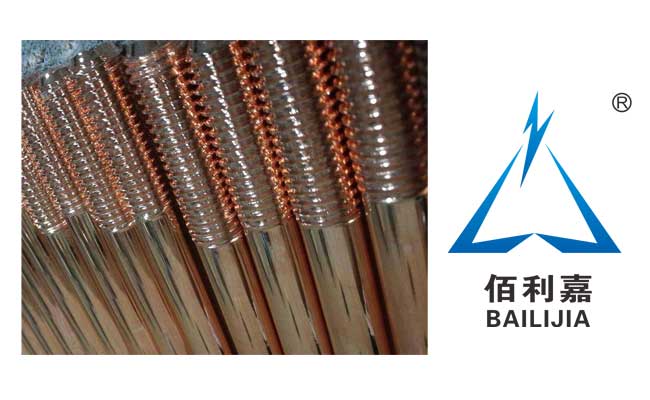

铜包钢接地棒

铜包钢接地棒使用方案:

1、钻孔:在选好的施工场地开挖直径50cm×50cm垂直地面的圆坑或方坑,在坑里钻出直径12cm×300cm垂直地面的孔洞;

2、配制填充料:可使用LD降阻剂或者离子缓释剂,将其和成稀泥状;

3、将电镀铜包钢接地棒从包装中取出,检查产品是否完整。

4、将配制好的稀泥状填充料填入孔洞底部;

5、将接电镀铜包钢接地棒植入孔洞中,接地棒顶部与圆坑的底部平齐;

6、接好引出线;引出线采用不小于35mm2的多股铜线或不小于40mm×4mm的镀锌扁钢,引出线与接地棒体实行压接,接点防腐处理;

7、将其余填充料填在接地棒周围至接地棒顶端10cm时止,测量接地电阻,达到要求后,用土填盖在接地棒周围。

注:当一套接地棒达不到电阻要求时,可用二套或几套并联使用,棒与棒之间的间隔不宜小于5m,引出线采用35mm2多股铜线,引出线与接地棒实行压接,节点防腐处理。

铜包钢绞线与铜包钢接地极的连接方式

铜包钢绞线采用先进的包覆焊接制造技术,将高品质铜带同心地包覆在钢杆或钢丝等芯线的外表面,并使铜层和芯线之间形成牢固的原子间的冶金结合。独特的复合性能:铜包钢绞线同时具备铜的导电性与铝的密度小的复合特性;而铜包钢线则将铜的导电性与钢的高强度结合在一起。镀锡铜包钢线发挥了锡的可焊性和抗*化性;镀银铜包钢线则提高了导电性,导热性,增大了耐蚀性,抗氧化性,因而具有广阔的应用范围。

铜包钢接地棒

1、铜包钢绞线采用铁路张力放线的工字轮,包装外加防潮纸,塑料薄膜,塑编带封口并加防撞竹编保护;

2、运输中应加盖防雨布,严禁机械操作,产品表面及三角物磕碰,装卸时应采用吊装,严禁从高处扔下,造成现盘损坏;

3、绞线不得与有腐蚀的物品同放一库,室内应通风干燥,线盘应横放,禁直立与地面接触;

4、包装后的绞线必须具备标签字迹清楚,注册商标,型号,规格,长度,毛重,净重,制造日期,产品标准,检验员,厂家及地址。

5、操作人员不得面对于熔模开口处操作施工,施工操作中,点火之前,必须保证被焊接件焊接点位于型腔中心,现场1.50米范围之内,不得有无关人员停留,现场1至2米范围之内,不得有易燃物品摆放,必须保证被焊接件无污物,熔模熔腔和型腔内无上次焊接时留下的焊渣块或焊渣粉末,点火之前,必须保证盖上熔模盖,且熔模闭合处无开缝,铜包钢绞线必须使用喷火炬(或瓦斯喷灯)烘干被焊接件和熔模,使其尽可能干燥,当放热焊剂反应结束后,任何人不得直接接触熔模和被焊接件,对被焊接件进行绝缘处理,必须待导线完全冷却之后方可进行,当放热焊剂反应结束后,须待熔模和被焊接件自然冷却10——20秒,使用工具钳从熔模中取出,操作人员必须戴上有一定隔热效果的工作手套。

铜包钢接地棒从以下几点判断质量的优劣:

(一)具有长远历史的防雷器材制造厂家:要真正达到防雷降阻效果,制造厂家必须具有5年以上的生产历史和多个成功的案例,这样才能保证铜包钢接地极产品拥有完善的质量保证体系。

(二) 铜包钢接地棒是否纯度达99.9%的电解铜分子覆盖到钢芯上制成的.经过大缩径冷拉加工,克服了套管包覆法结合力差的的缺陷,增强了抗拉强度,且又保持韧性,铜层厚度应该打到国标0.254mm,0.33mm,0.5mm,1.0mm等

(三)铜层厚度0.25mm;铜层可塑性:接地极弯曲 30 度时,折角内外缘无裂缝现象;抗拉强度≥600N / mm2;平直度误差≤ 1mm/m。铜包钢接地棒的表层金属为99.9%无氧铜;铜层厚度分别为:0.127mm、0.25mm、0.33mm、0.50mm、1.0mm等多种规格;铜层结合力实验持续体温300℃达1小时以上后急冷,铜层不剥落;耐腐蚀性测试实验将该接地极放入浓度10%的硝酸液中浸泡90小时以上,腐蚀失重不大于15%;电阻率低于0.059Ωmm,从而满足特殊场合低电阻的要求。

(四)高质量铜包钢接地棒优质Q235低碳钢为钢芯,外镀99.9%的纯铜。铜包钢接地棒接地系统由先进的陶瓷合金化合物组成,电极外表是紫铜合金,以确保最高导电性能及较长使用寿命,并配以内外两大种类填充剂.导体内的缓释填充剂埋设后,接地电阻会逐渐下降,半年至一年内达到稳定值,埋设缓释过程可以长达30年.

(五)铜包钢接地棒要选用柔软度比较好,含碳量在0.10%-0.30%优质低碳钢,采用特殊工艺将高导电的电解铜均匀的覆盖到圆钢表面,厚度在0.25-0.5mm,可以有效的减缓接地极在地下氧化的速度,螺纹是采用轧辊螺纹槽加工螺纹,保持了钢与铜之间紧密连接,确保高强度,具备优良的电气接地性能。

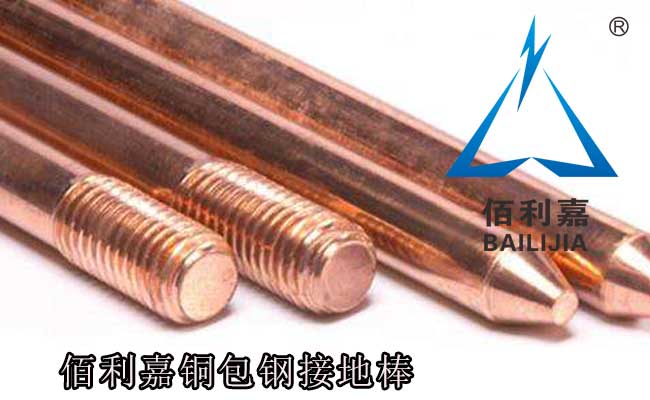

铜包钢接地棒

铜包钢接地棒安装及连接方法

1.组合型铜覆钢接地棒安装方法

1)接地棒最下端拧紧螺纹安装破土尖端,并插入地下;

2)在接地棒另一端螺纹安装连接器,然后再安装驱动头;

3)使用电动工具或使用大锤敲击打入地下;

4)拧下驱动头,安装另一根接地棒,然后再重复第二步,安装连接管和驱动头;

5)重复第第四步,直到到达需要的深度;

6)将铜覆钢接地棒与水平接地极焊接,焊接方法为放热焊接

铜包钢接地棒

2.单根式铜覆钢接地棒安装方法

1)将尖头插入地下;

2)使用电动工具或使用大锤敲击打入地下;

将铜覆钢接地棒与水平接地极焊接,焊接方法为放热焊接。

佰利嘉铜包钢接地棒规格:

型号直径mm长度mm重量kg备注
SH_φ1421514.215001.8810根/包装
SH_φ1422514.225003.1410根/包装
SH_φ1423014.230003.7610根/包装
SH_φ1625162500410根/包装
SH_φ16301630004.7910根/包装
SH_φ1721517.215002.7310根/包装
SH_φ1722517.225004.5510根/包装
SH_φ1723017.230005.4610根/包装
SH_φ20252025006.255根/包装
SH_φ20302030007.55根/包装
SH_φ22252225007.65根/包装
SH_φ22302230009.125根/包装
SH_φ25252525009.85根/包装
SH_φ253025300011.775根/包装
