铜包钢接地棒怎样施工和安装流程

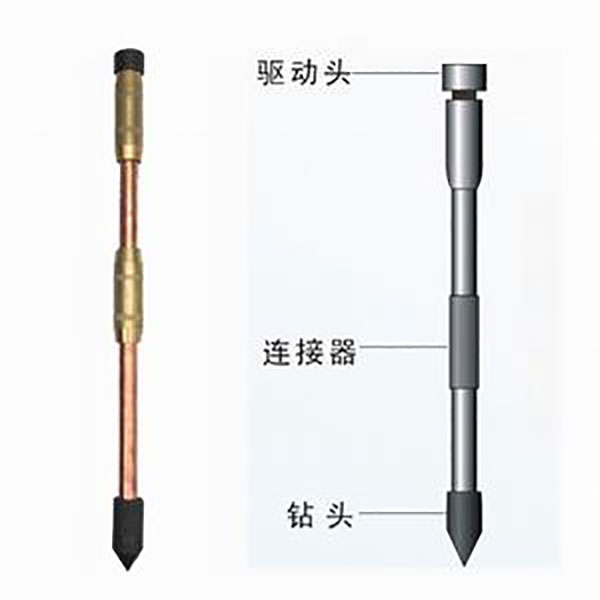

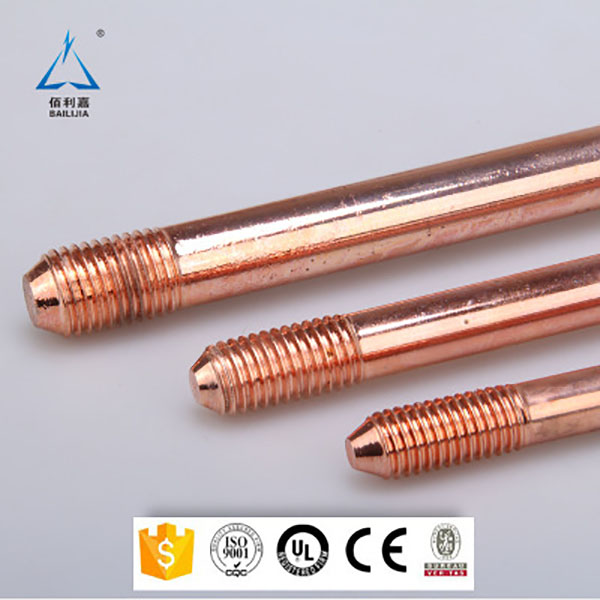

铜包钢接地棒产品设计主要用途可以为家用及各大施工处防漏电、防雷击，采用铜包钢材质的接地棒具有良好的导电性能，较强的机械强度。表面包覆的铜层具有良好的抗腐蚀和导电性能。导线与棒体上端采用焊接处理工艺，加上外面的塑料包裹，使接线更可靠，避免引线接触不良导致接地电阻增加而降低本产品的功效。

施工方案和安装流程：

1、接地网施工布置：接地极应垂直打入地下，其顶端距地面1.4m，接地干线埋深1.5m，夯打埋入时，接地极顶端须套入厚30mm的钢板护罩；接地极间距为10m，距离建筑物1.6m，拐弯处不得埋设接地极。

2、接地扁钢为竖直埋设，连接采用搭接焊接，搭接长度为扁钢宽度的2倍（且至少3个棱面焊接）。应事先平直后沿接地极依次焊接，不应有高低起伏，焊缝饱满，牢固，焊后去药皮，刷沥青漆。所有接地网外缘各角应做成圆弧型，半径不小于

4m。接地干线与底部深于0.8m的沟道交叉时，应将接地干线局部埋深穿过沟底，不得使接地干线断开。

3、施工完毕，自检合格并填写记录后，请有关部门验收合格并有验收记录签证方可回填；回填土不可夹杂石块、建筑废料和垃圾。

4、架构避雷针引下线安装

5、架构避雷针引下线用—80*8镀锌扁钢，调直后配合建筑吊装进行安装。

6、引下线用抱箍固定在砼杆上，且上下与杆中心线重合。固定牢固，抱箍与螺栓必须是热镀锌。

7、集中接地装置施工

集中接地装置是半径为3m的封闭的圆，三根接地极将圆周三等分，并用—80*8镀锌扁钢连接成圆。由圆心分别向三点连接，避雷针引下线与中心相连。 独立避雷针的接地装置与接地网的地中距离大于3m。

8、接地线接于电机、电器外壳以及可移动的金属架构上面时，可采用螺栓连接，并加装弹簧垫等防护措施（螺栓连接应有防锈措施）。 屋内地线应与屋外接地网连接，穿墙应有套管保护。屋内电气设备每个接地部分应以单独的接地线与接地干线连接，不得在一个接地线中串接多个需要接地的电气设备；屋内侧壁接地线在经过门口时，门口地段应埋入底板内。室内明敷地线安装应按规范要求施工。

在接地线与建筑物伸缩缝交叉时，应加补偿器；补偿器可用接地线本身弯成弧状代替。  接地网边缘经常有人出入的走道设帽式均压带。

9、接地网施工完毕后，测接地电阻应不大于0.14欧姆，独立避雷针集中接地装置冲击接地电阻应不大于10欧姆。

铜包钢接地棒一般长度在2m左右，除去挖的接地网深度，标准打入地下一般为1.5m左右。
